Thiết bị truyền động khí nén AW
Đặc trưng
Bộ truyền động khí nén van mới, thông qua thiết kế tối ưu và cải tiến, áp dụng các vật liệu mới và quy trình mới, giúp chất lượng và hiệu suất của sản phẩm trở nên đáng tin cậy hơn; lựa chọn đa thông số kỹ thuật tiết kiệm hơn và giá cả phải chăng; toàn bộ dòng sản phẩm được sản xuất theo đúng các thông số kỹ thuật tiêu chuẩn mới nhất để đáp ứng nhu cầu Yêu cầu của bạn.
1. Thân xi lanh bằng hợp kim nhôm chất lượng cao được ép đùn, lỗ bên trong và bề mặt bên ngoài được xử lý bởi trung tâm gia công chính xác được anod hóa cứng.
2. Thiết kế cấu trúc của giá đỡ bánh răng piston đôi có độ chính xác cao, nhanh và ổn định và có tuổi thọ cao. Hướng quay của xi lanh có thể được thay đổi tại chỗ bằng cách thay đổi vị trí lắp ráp của piston.
3. Hai vít điều chỉnh hành trình độc lập bên ngoài có thể được điều chỉnh thuận tiện và chính xác +/-5 độ theo hai hướng để giữ cho bộ truyền động phù hợp với vị trí van ở vị trí mở hoàn toàn và đóng hoàn toàn.
4. Trục bánh răng đầu ra phổ thông, chống gãy, mạ niken có thể dễ dàng chuyển đổi giữa các lỗ trục hình bát giác và tròn, giúp việc chuẩn bị vật liệu dễ dàng và linh hoạt hơn.
5. Thiết kế nhỏ gọn nguyên khối, cả hai mẫu thiết bị truyền động tác động kép và phản hồi lò xo đều có cùng một xi lanh, piston và nắp cuối, giúp giảm phụ tùng sản phẩm và cho phép chuyển đổi tại chỗ bằng cách thêm hoặc bớt lò xo.
6. Chỉ báo vị trí đa chức năng, chỉ báo trực quan tại chỗ, có thể lắp đặt tất cả các phụ kiện một cách thuận tiện và đơn giản.
7. Kết hợp ghế lò xo dành riêng và thiết kế vòng đệm chữ O độc đáo, phù hợp cho nhiều dịp khác nhau, an toàn hơn và chống ăn mòn hơn.
8. Hình dạng răng có độ chính xác cao trên bánh răng và giá đỡ: làm cho khe hở bánh răng của bánh răng và giá đỡ nhỏ hơn và chính xác hơn, đồng thời tăng công suất đầu ra.
9. Chọn vòng hỗ trợ chất lượng cao để giảm hệ số ma sát của vòng chữ O, có tuổi thọ cao và phạm vi nhiệt độ hoạt động rộng.
10. Các bộ phận tiêu chuẩn bằng thép không gỉ bên trong và bên ngoài có khả năng chống ăn mòn lâu dài.
11. Tuân thủ các tiêu chuẩn quốc tế mới nhất: ISO5211, DIN3337 và VDI/VDE3845 và có khả năng thay thế tốt, tạo điều kiện thuận lợi cho việc lắp đặt và sử dụng van điện từ, công tắc giới hạn và các phụ kiện khác.
nguyên tắc làm việc
Thiết bị truyền động tác động kép
Cổng "A" đưa không khí vào và khí nén đẩy cả hai đầu của piston chuyển động, làm cho trục đầu ra của bộ truyền động quay ngược chiều kim đồng hồ (0 độ -90 độ ) và cổng "B" cổng xả.
Cổng "B" đưa không khí vào và khí nén đẩy pít-tông di chuyển ở giữa, làm cho trục đầu ra của bộ truyền động quay theo chiều kim đồng hồ (90 độ -0 độ) và cổng "A" xả ra.

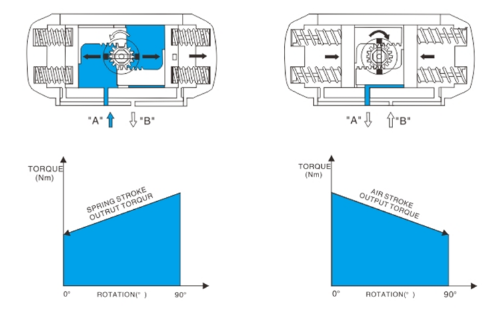

Thiết bị truyền động tác động đơn
Không khí được đưa vào tại cổng "A", khí nén thắng lực lò xo và đẩy cả hai đầu của piston chuyển động, làm cho trục ra của bộ truyền động quay ngược chiều kim đồng hồ (0 độ -90 độ ) , và cạn kiệt ở cổng "B".
Khi bộ truyền động bị cắt, pít-tông di chuyển về giữa dưới tác dụng của lực lò xo, làm cho trục đầu ra của bộ truyền động quay theo chiều kim đồng hồ (90 độ -0 độ) và cổng "A" bị cạn kiệt.
Lựa chọn
Khi chọn bộ truyền động khí nén, hãy thêm giá trị an toàn vào mô-men xoắn xác định của van. Đối với hơi nước hoặc môi trường chất lỏng không bôi trơn, tăng giá trị an toàn lên 25%; đối với môi trường bùn lỏng không bôi trơn, tăng giá trị an toàn lên 30%: đối với khí khô không bôi trơn. Môi trường tăng giá trị an toàn lên 40%: môi trường bột dạng hạt không bôi trơn được vận chuyển bằng khí tăng giá trị an toàn lên 60%: môi trường bôi trơn sạch, ma sát thấp làm tăng giá trị an toàn thêm 20% (chỉ mang tính chất tham khảo).
Sơ đồ giải phẫu
