Van bi thép không gỉ ba chiều
Đặc trưng
◆ Đường kính giảm hình chữ T/hình chữ L/hình chữ X: 1/2-6 (DN15-DN150)
◆ Áp suất làm việc: Class 150/300 PN16/40 10K Nhiệt độ làm việc: -20C~180C
◆ Tiêu chuẩn Mỹ ANSI Class 150 Tiêu chuẩn thiết kế: ASME B16.34API608API6D
◆ Thiết kế thiết bị đầu ra của van chống nổ
◆ Tiêu chuẩn mặt bích: ASME B16.51 Thiết kế tải trọng động của lò xo bướm đôi
◆ Kiểm tra & Thử nghiệm: AP1 598
◆ Đúc chính xác
◆ Thiết bị chống tĩnh điện (tùy chọn)
◆ Thiết kế 4 van van
◆ Tay cầm xoay 360 độ
◆ Tay nắm khóa
◆ Thiết kế bệ cao gắn trực tiếp theo tiêu chuẩn ISO5211
◆ Thiết bị tự động hóa (tùy chọn)
◆ Tiêu chuẩn Đức DIN PN16 Tiêu chuẩn thiết kế: EN1983EN12516-1
◆ tiêu chuẩn mặt bích: EN1092-1 PN16/40
◆ Kiểm tra & Thử nghiệm: EN12266-1 Tiêu chuẩn Nhật Bản: JIS 10K Tiêu chuẩn thiết kế: JIS B2071
◆ Tiêu chuẩn mặt bích: JIS B2220 Kiểm tra & Thử nghiệm: JIS B2003
Van bi ba chiều
Van bi ba chiều điện là một loại van bi chuyển mạch cổng ba chiều mới, có thể được sử dụng để điều khiển hướng, chuyển hướng hoặc hội tụ của môi trường trong ba đường ống. Theo các cấu trúc lõi bi khác nhau, nó có thể được chia thành hình chữ T hoặc hình chữ L. Sự khác biệt giữa van bi ba chiều điện hình chữ T và van bi ba chiều điện hình chữ L chủ yếu là do sự khác biệt về cấu trúc bên trong, không thể nhìn thấy từ vẻ ngoài! Van bi hình chữ T có thể kết nối và cắt kênh thứ ba của ba đường ống trực giao, đóng vai trò chuyển hướng và hội tụ, trong khi van bi hình chữ L chỉ có thể kết nối hai đường ống trực giao và không thể duy trì sự kết nối của đường ống thứ ba cùng một lúc, chỉ đóng vai trò phân phối.
Về mặt công nghệ, van bi ba chiều điện hình chữ T có thể thay thế van bi ba chiều điện hình chữ L, nhưng van bi hình chữ L không thể thay thế van bi hình chữ T! Trong quá trình sử dụng, nên lựa chọn các dạng kết cấu khác nhau theo các điều kiện làm việc khác nhau và van bi hình chữ T có thể sử dụng cho dòng điện một chiều, trong khi van bi hình chữ L thì không.
Van bi ba chiều có thể cắt, phân phối và thay đổi hướng dòng chảy của môi trường một cách linh hoạt. Bề mặt bịt kín của van bi thường ở trạng thái khép kín với bề mặt hình cầu, do đó không dễ bị môi trường ăn mòn, dễ vận hành và có cấu trúc đơn giản và nhỏ gọn. Có thể sử dụng trong điều kiện làm việc với nước, khí thiên nhiên, axit, dung môi, v.v.
Kiểm tra chất lượng trước khi sản phẩm rời khỏi nhà máy
1. Kiểm tra sản phẩm sản xuất trên dây chuyền sản xuất bộ truyền động điện mỗi ngày, với kiểm tra 100%. Đầu tiên, mở nắp chỉ báo, kiểm tra xem hệ thống dây điện có đẹp về mặt thẩm mỹ không, các cam giới hạn theo hướng đóng mở có được lắp hoàn toàn không, vị trí con trỏ có phù hợp với vị trí thực tế của bộ truyền động không, các vít bên trong có được siết chặt không, và sau khi kiểm tra, đóng nắp để kiểm tra xem có lớp sơn nào bị bong tróc trên bề ngoài của bộ truyền động điện không. Các vết bẩn, cờ lê thủ công, khớp chống thấm nước, nút chặn bụi thủ công, gương và nắp gương có được lắp đầy đủ không. Nếu không có lỗi, hãy sử dụng máy khắc laser để đánh dấu số sản phẩm ở mặt sau của bộ truyền động điện. Số sản phẩm phải bao gồm ngày trong ngày. Cuối cùng, nên khấu trừ bọt để nhập kho.
2. Kiểm tra toàn bộ bộ van: Sau khi người vận hành dây chuyền sản xuất lắp ráp van hoàn tất việc gỡ lỗi, họ sẽ tiếp nhận lệnh sản xuất và tìm thanh tra chất lượng. Thanh tra chất lượng sẽ kiểm tra từng hạng mục theo lệnh sản xuất và sản phẩm (các hạng mục kiểm tra: số lượng, đường kính, vật liệu, phương pháp kết nối của van. Áp suất có khớp với lệnh sản xuất, điện áp, loại điều khiển, phương pháp kết nối của bộ truyền động điện không, chúng có phải là sản phẩm chống cháy nổ không, chúng có phù hợp với lệnh sản xuất không, các vít của van và bộ truyền động điện có được siết chặt không và chúng có bị thiếu không)
3. Kiểm tra trước khi đóng gói: Kiểm tra số lượng, model, điện áp, phương pháp điều khiển và phụ tùng của sản phẩm có phù hợp với đơn đặt hàng sản xuất hay không.
4. Kiểm tra lấy mẫu sản phẩm tại trung tâm gia công: Mỗi ngày một lần vào buổi sáng và buổi chiều, mang bàn kiểm tra đến trung tâm gia công, chọn ngẫu nhiên một sản phẩm đã gia công từ mỗi máy và yêu cầu người vận hành trung tâm gia công đo từng sản phẩm theo bàn kiểm tra và ghi chép lại.

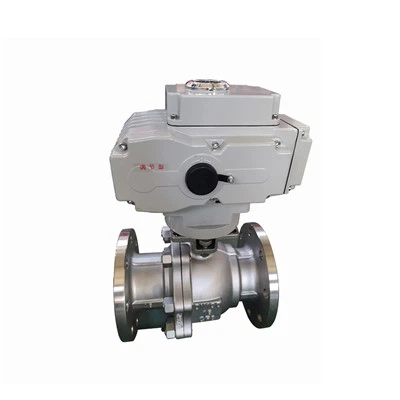

Hình ảnh sản phẩm
Kích thước liên quan
Kích thước chính loại L
Kích thước chính loại T
