Mô tả bộ truyền động

product-289-412

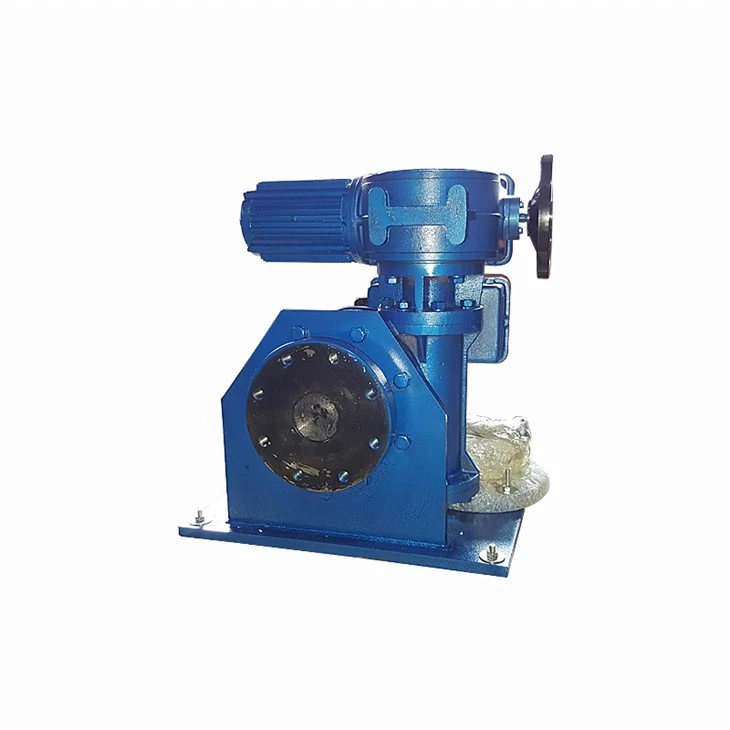

Bộ truyền động điện dòng SD được sản xuất bởi công ty chúng tôi áp dụng và các thành phần chính được nhập khẩu. Bộ truyền động điện dòng SD là thiết bị điều khiển đầu cuối của hệ thống đo lường và điều khiển quy trình công nghiệp. Nó có thể chuyển đổi tín hiệu điều khiển (tín hiệu tương tự hoặc tín hiệu không liên tục) của hệ thống thành đầu ra dịch chuyển (dịch chuyển góc, dịch chuyển nhiều vòng hoặc dịch chuyển tuyến tính) của bộ phận đầu ra. Mô-men xoắn hoặc lực được sử dụng để điều khiển vị trí của bộ phận đóng trong van hoặc các cơ cấu điều chỉnh khác, để môi trường được điều khiển hoạt động theo trạng thái do hệ thống chỉ định.

product-348-357

Chi tiết nội bộ

product-588-460

Sử dụng công nghệ nén tích hợp hợp lý, chức năng tích hợp hệ thống mạnh mẽ được phản ánh đầy đủ trong nhiều chức năng của sản phẩm, đồng thời sử dụng ít linh kiện điện tử và kết nối điện tử phức tạp hơn để đảm bảo bộ truyền động điện có độ tin cậy điều khiển điện tử cao.

Trục ra của bộ truyền động điện dòng FRYSD sử dụng thiết kế dạng khía, vị trí của cánh tay ra có thể được điều chỉnh tùy ý theo mức độ đóng mở và vị trí của van, thuận tiện cho việc vận hành.

Bộ truyền động được trang bị một bánh xe tay, do đó khi nguồn điện bị hỏng, bánh xe tay có thể được quay để điều khiển các hành động đóng mở. Khi bánh xe tay được yêu cầu hoạt động, bánh xe tay có thể được quay theo hướng của trục bánh xe tay. Hoạt động hoàn tất, bánh xe tay ly hợp tự động, bánh xe tay không quay khi có điện.

Đặc điểm cấu trúc

product-579-266

Bộ truyền động điện điều chỉnh tỷ lệ rời rạc thực chất bao gồm hai phần: bộ truyền động điều khiển từ xa và bộ định vị vị trí GAMX-20 được lắp đặt độc lập.

Bộ định vị vị trí GAMX-2000 của bộ truyền động điện điều chỉnh tỷ lệ tích hợp được lắp trên bộ phận nguồn của bộ truyền động để tạo thành một khối thống nhất.

Bộ truyền động điện điều khiển từ xa được điều khiển bằng tín hiệu công tắc (rơle) để điều khiển độ dịch chuyển của phần đầu ra và phần đầu ra sẽ dừng chuyển động khi công tắc được đặt lại.

Nguyên lý của bộ truyền động điện loại bật-tắt (hai vị trí) về cơ bản giống với loại điều khiển từ xa, vì loại công tắc (hai vị trí)

Thông số kỹ thuật

Thông số kỹ thuật của mô hình	Đã xếp hạng Mô-men xoắn (Nm)	Mô men xoắn cực đại (Nm)	Tốc độ đầu ra R/phút	Kích thước mặt bích Tiêu chuẩn ISO	Kích thước mặt bích JB2920	Kích thước kết nối móng vuốt	Công suất động cơ Kw	Tốc độ động cơ Rpm	Bắt đầu từ hiện tại A	Dòng điện định mức A	Lực đẩy tối đa cho phép KN	Đường kính thân tối đa mm
ZA6-12	60	80	12	F10/F07	I	Y04	065	1400	0.4	0.3	10	Φ28
ZA6-18	60	80	18		I	Y04	0.65	1400	0.4	0.3		Φ28
ZA10-12	100	130	12		II	Y06	0.1	1400	0.55	0.4		Φ30
ZA10-18	100	130	18		II		0.1	1400	0.55	0.4
ZA15-12	150	200	12	F10/F12	II		0.16	1400	0.7	0.5	20
ZA15-15			15				0.16	1400	0.7	0.5
ZA15-24			24				0.25	1400	1.2	1
ZA20-12	200	260	12	F12/F14	III	Y08	0.16	1400	0.7	0.5	25	Φ42
ZA20-15			15				0.25	1400	1.2	1
ZA20-24			24				0.4	1400	1.5	1.2
ZA30-15	300	400	12	F14/F16	III	Y08	0.25	1400	1.2	1	40
ZA30-15			15				0.4	1400	1.5	1.2
ZA30-24			24				0.65	1400	1.7	1.4
ZB30-14	300	400	14				0.25	1400	1.2	1
ZB30-20	300	400	20				0.25	1400	1.2	1
ZB45-14	450	600	14	F14/F16	IV	Y12	0.4	1400	1.5	1.2	75	Φ50
ZB45-20	450	600	20				0.4	1400	1.5	1.2
ZB60-14	600	800	14				0.65	1400	1.7	1.4
ZB60-20	600	800	20				0.65	1400	1.7	1.4
ZC90-14	900	1200	14	F16/F20	IV-V	Y15	0.8	1400	1.8	1.5	100	Φ62
ZC90-20	900	1200	20	F16/F20	IV-V	Y15	0.8	1400	1.8	1.5	100	Φ62
ZC120-14	1200	1600	14	F20	V	Y20	0.8	1400	1.8	1.5	100	Φ62
ZC120-20	1200	1600	20	F20	V	Y20	1.1	1400	1.9	1.6	100	Φ62
ZD180-12	1800	2400	14	F25	VII	Y22	1.1	1400	1.9	1.6	200	Φ72
ZD180-20	1800	2400	20	F25	VII	Y22	1.5	1400	0.55	0.4	200	Φ72
ZD250-12	2500	3200	14	F25	VII	Y22	1.5	1400	0.55	0.4	400	Φ85
ZD250-20	2500	3200	20	F25	VII	Y22	2.2	1400	2.8	2.2	400	Φ85

Đặc điểm cấu trúc

1. Tín hiệu đầu vào: 4-20mA; 1-5VDC; 0-10mA; 0. 5-2.5VDC; Tín hiệu xung và mức 24V.

2.Kênh đầu vào: 2 trở kháng: 250Ω

3. Giới hạn lỗi cơ bản: 1%, 2,5%

4. Chênh lệch lợi nhuận: Nhỏ hơn hoặc bằng 1,5%

5. Vùng chết: 0.5~3% có thể điều chỉnh liên tục

6. Đặc tính giảm chấn: Nhỏ hơn hoặc bằng 1,5 nửa chu kỳ

7. Cấp độ bảo vệ: IP65 (tùy chọn IP67)

8. Chống cháy nổ: Dấu hiệu chống cháy nổ: ExdII C T4

Cả kênh đầu vào và đầu ra đều được cách ly quang học

9. Nhiệt độ môi trường: -25 độ ~ +70 độ Độ ẩm môi trường: < 95%

10. Nguồn điện: 220,240,380,400,415,440,500(±10%) /50Hz

220,230,240,380,460,480,(±10%)/60Hz

11. Bộ truyền động đa tiêu chuẩn:

Hệ thống làm việc S2 là 15 phút, tỷ lệ thời gian kết nối Nhỏ hơn hoặc bằng 30%, tần suất bắt đầu Nhỏ hơn hoặc bằng 600 lần/giờ

Tỷ lệ thời gian kết nối hệ thống làm việc S4 Nhỏ hơn hoặc bằng 50%, tần suất bắt đầu<1200times/hour

12. Insulation resistance:Between the power terminal and the chassis>50MΩ; between the input terminal and the chassis>50MΩ; between the power terminal and the input terminal>50MΩ

13. Độ bền cách điện: 380VAC cho nguồn điện, 2000V giữa các đầu nguồn và khung máy, 50Hz;

Thuận lợi

Dịch vụ khách hàng

Lựa chọn mô hình

Hiệu suất của van điện, cửa xả lũ điện và van điều tiết điện phụ thuộc vào việc lựa chọn đúng bộ truyền động theo khía cạnh tốc độ quay và mô-men xoắn. Hiệu quả về chi phí cũng là một yếu tố quan trọng khi lựa chọn bộ truyền động. FRY sẵn sàng hỗ trợ khách hàng trong mọi quy trình cần thiết.

Cung cấp van điện

FRY cung cấp bộ truyền động. Nếu khách hàng có nhu cầu, FRY cũng có thể cung cấp van điện, cửa xả lũ điện và van điều tiết điện với chất lượng đảm bảo đầy đủ.

Cung cấp phụ tùng thay thế

Cả các bộ phận riêng lẻ và các bộ phận lắp ráp thành phần sẽ được giao kịp thời.

Cung cấp các bộ phận lắp đặt liên quan/động cơ van thủ công

Khi khách hàng lắp đặt van thủ công hoặc bộ truyền động tại chỗ, khách hàng cần nhiều bộ phận lắp đặt khác nhau như mặt bích lắp, chân đế, cần gạt, phụ kiện, v.v. FRY sẵn sàng hỗ trợ khách hàng có được các bộ phận lắp đặt liên quan phù hợp từ giai đoạn thiết kế đến giai đoạn giao hàng.
