Thiết bị truyền động điện
Tổng quan

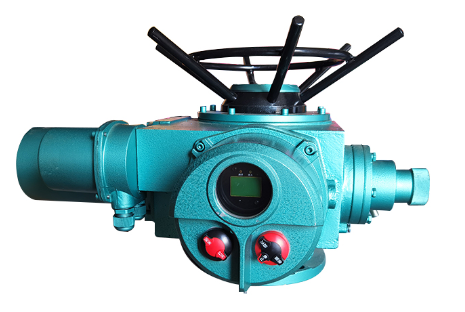

Thiết bị truyền động van điện nhiều vòng, được gọi tắt là denso loại Z, là thiết bị dẫn động cho van để thực hiện điều khiển mở, đóng hoặc điều chỉnh. Denso loại Z thích hợp cho van cổng, van cầu, van màng, van pít tông, van tiết lưu, cửa nước, v.v. Nó có thể được sử dụng cho van thân tăng và van thân giấu. Loạt thiết bị điện này có các đặc điểm về chức năng hoàn chỉnh, hiệu suất đáng tin cậy, kích thước nhỏ, trọng lượng nhẹ, sử dụng và bảo trì thuận tiện. Điều khiển từ xa, điều khiển tập trung và điều khiển tự động có thể được thực hiện trên van. Được sử dụng rộng rãi trong năng lượng điện, luyện kim, dầu khí, công nghiệp hóa chất, sản xuất giấy, xử lý nước thải và các ngành công nghiệp khác. Hiệu suất của sản phẩm này tuân thủ các quy định của JB/T8528-1997 "Điều kiện kỹ thuật đối với Thiết bị truyền động van điện thông thường". Hiệu suất của loại chống cháy nổ tuân thủ GB3836.1-2000 "Thiết bị điện cho khí quyển dễ nổ Phần 1: Yêu cầu chung", GB3836.2-2000 "Thiết bị điện cho khí quyển dễ nổ Phần 2: Loại chống cháy nổ "d"" và Các điều khoản của JB/T8529-1997 "Điều kiện kỹ thuật đối với Thiết bị truyền động van điện chống cháy nổ". Khí cụ điện nhiều vòng được phân loại theo kiểu bảo vệ: kiểu ngoài trời và kiểu chống nổ; Theo chế độ điều khiển: có loại bật tắt thông minh và loại điều biến thông minh; Theo loại kết nối: có loại mô-men xoắn, loại trạm công suất và loại lực đẩy.
Môi trường làm việc và các thông số kỹ thuật chính
Nguồn điện: thông thường, ba pha 380V (50Hz) đặc biệt, ba pha 660V, 415V (50Hz, 60Hz)
Một pha 220V, 110V (50Hz, 60Hz)
· môi trường làm việc:
①Nhiệt độ môi trường: -20~ cộng 60 độ (đơn hàng đặc biệt -40~ cộng 80 độ )
② Độ ẩm tương đối:<95% (at 25C)
③Loại bảo vệ, loại ngoài trời được sử dụng ở những nơi không có phương tiện dễ cháy, nổ và không ăn mòn. Các sản phẩm chống cháy nổ bao gồm dI và dIBT4. dI phù hợp với bề mặt làm việc không đào trong các mỏ than và dIBT4 được sử dụng trong các nhà máy và phù hợp với hỗn hợp khí dễ nổ có môi trường thuộc Nhóm IIA và IIB T1 ~ T4. (xem GB3836.1 để biết chi tiết) ④Cấp độ bảo vệ: IP55 (đặt hàng đặc biệt IP65, IP67)
3.3 Chu kỳ làm việc: thời gian ngắn 10 phút (đơn hàng đặc biệt 30 phút).
Thông số kỹ thuật mô hình và thông số hiệu suất chính
Cơ chế chuyển đổi điện thủ công
Cơ chế chuyển đổi điện bằng tay là chuyển đổi bán tự động, tay cầm cần được kéo để chuyển đổi khi thủ công và nó sẽ tự động chạy khi trạng thái thủ công chuyển sang trạng thái điện. Cấu trúc của nó được thể hiện trong Hình 9. Nó bao gồm một tay cầm, một bộ phận chuyển đổi, một thanh thẳng đứng, một ly hợp, một lò xo nén, v.v. Khi cần vận hành tay quay, hãy đẩy tay cầm sang hướng thủ công và bộ phận chuyển đổi sẽ nâng ly hợp và nén lò xo nén. Khi đẩy tay quay đến một vị trí nhất định, bộ ly hợp sẽ nhả khỏi bánh vít và ăn khớp với bánh quay tay. Đồng thời, thanh thẳng đứng thẳng đứng trên mặt cuối của bánh xe giun dưới tác động của lò xo xoắn, hỗ trợ bộ ly hợp không bị rơi. Sau khi chuyển đổi hoàn tất, tay cầm có thể được thả ra và bánh xe tay có thể được sử dụng để vận hành. . Khi cần vận hành bằng điện, động cơ sẽ điều khiển bánh xe giun quay và thanh thẳng đứng được hỗ trợ trên mặt cuối của bánh xe giun sẽ rơi xuống. Dưới tác động của lò xo áp suất, ly hợp sẽ nhanh chóng di chuyển theo hướng của bánh xe giun, ăn khớp với bánh xe giun và đồng thời nhả khỏi bánh xe tay, tự động thực hiện thao tác thủ công. chuyển sang trạng thái điện. Lưu ý: 1. Không kéo tay cầm chuyển mạch trong khi vận hành điện! 2. Đẩy (hoặc kéo) tay cầm theo hướng mũi tên khi chuyển đổi. Nếu tay đẩy không vào đúng vị trí, bạn nên vừa đẩy tay cầm vừa quay tay quay
Một số khách hàng hợp tác
Danh sách mục kiểm tra thiết bị truyền động điện
