Thiết bị truyền động van điện sê-ri DQW là thiết bị truyền động van điện kiểu quay một phần
Thiết bị truyền động van điện sê-ri DQW là thiết bị truyền động van điện xoay một phần, phù hợp cho van bi, van bướm và các loại van và bộ giảm chấn điện khác. Loại cấu trúc của nó là loại kết hợp, bao gồm thiết bị điện đa vòng FRYDZW và thiết bị thủ công quay một phần HBC. Các điều kiện môi trường áp dụng, nhiệt độ, nhiệt độ, độ cao và mức độ bảo vệ của loạt sản phẩm này đều có thể đạt đến mức sản phẩm đặc điểm kỹ thuật tương ứng của DZW. Hiệu suất kỹ thuật và nguyên tắc điều khiển điện cũng giống như các sản phẩm của DZW
Hộp số giun
Tính năng chính:
· Truyền tải kèm theo hoàn chỉnh
· Mỡ bôi trơn tích hợp giúp cải thiện tuổi thọ và vòng đệm
· Một loạt các tỷ số truyền có thể cung cấp bất kỳ lựa chọn tỷ lệ đầu vào nào cho nhiều ứng dụng
HBC là hộp số trục vít mạnh nhất trên thị trường. Nó cung cấp hiệu suất liên tục, không gặp sự cố đòi hỏi
Nó chủ yếu được sử dụng trong các vị trí xử lý chính của kiểm soát dòng chảy trong các nhà máy điện hạt nhân và nhà máy thủy điện
Sự kết hợp của bộ giảm tốc trục vít sê-ri HBC có thể cung cấp đầu ra một phần tư vòng quay với tốc độ thấp hơn và mô-men xoắn cao hơn, đồng thời đầu ra mô-men xoắn có thể đạt tới 600,000Nm
· Góc và hướng của hỗ trợ sâu hoàn toàn tự khóa
· Tay áo ổ đĩa có thể tháo rời và dễ xử lý thuận tiện để xử lý kích thước kết nối phù hợp;
· 0 độ ~90 độ giới hạn cơ học · Mức bảo vệ là IP 67 (IP68 tùy chỉnh)
· Nhiệt độ làm việc là -40 độ ~ cộng với 120 độ; (yêu cầu môi trường đặc biệt có thể được tùy chỉnh)
Hộp số siêu mô-men xoắn
Thiết bị truyền động van điện loại DZW bao gồm sáu phần, cụ thể là động cơ không đồng bộ ba pha cho thiết bị truyền động van điện, cơ cấu điều khiển hộp số, cơ cấu chuyển mạch điện bằng tay, bộ phận bánh xe tay và các bộ phận điện
sơ đồ truyền tải

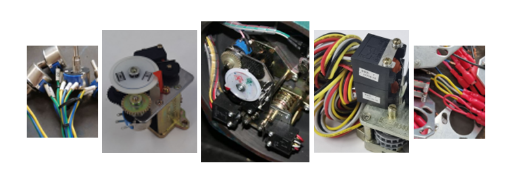

Bộ phận điện
Chỉ báo mở và bộ điều khiển hành trình là các cấu trúc tích hợp, là những phần chung của toàn bộ sê-ri. Bánh răng đầu vào được điều khiển bởi bánh răng thứ nhất của bộ đếm. Sau khi giảm tốc, tấm chỉ báo quay với quá trình mở và đóng van để chỉ vị trí mở hoặc đóng của van. Trục của chiết áp và tấm chỉ báo quay đồng bộ để chỉ báo mở từ xa và góc giữa vị trí mở và vị trí đóng của tấm chỉ báo có thể thay đổi bằng cách di chuyển số vòng quay để điều chỉnh bánh răng.
Bộ điều khiển đột quỵ áp dụng nguyên tắc bộ đếm thập phân, có độ chính xác điều khiển cao. Các bộ phận chung cho toàn bộ loạt phim. Nguyên lý hoạt động của nó là: một cặp bánh răng cuối lớn và nhỏ trong hộp giảm tốc truyền động cho bánh răng chủ động (Z=8), sau đó truyền động cho bộ điều khiển hành trình hoạt động. Sau khi bộ điều khiển hành trình được điều chỉnh theo vị trí đóng mở của van, khi bộ điều khiển quay đến vị trí đã đặt với trục đầu ra, cam sẽ quay 90 độ, buộc công tắc vi mô hoạt động, ngắt nguồn điện của van. động cơ, và động cơ dừng lại, để nhận ra giới hạn hành trình của bộ truyền động điện điều khiển.
Động cơ bên ngoài, hiệu suất năng lượng tốt, tốc độ đầu ra của sản phẩm có phạm vi lựa chọn rộng và mô-men xoắn đầu ra hoàn toàn tuân thủ tiêu chuẩn GB/T24923-2010
Bộ truyền động điện loại cơ bản sử dụng cửa sổ hiển thị con trỏ và bộ truyền động loại điều chỉnh sử dụng thiết kế bề mặt gương của cửa sổ hiển thị con trỏ và núm lõm để tránh tích tụ nước.
Khối thiết bị đầu cuối kín độc lập có thể đảm bảo tính toàn vẹn niêm phong của các bộ phận điện bên trong bộ truyền động điện và cải thiện khả năng bảo vệ của bộ truyền động
Hình ảnh thực tế của van khớp DQW
