Khối lượng nhỏ, trọng lượng nhẹ, và mức độ bảo vệ cao.
Hệ thống lái cơ khí tuyệt vời, hiệu suất ổn định.
Tự sửa lỗi trình tự pha của nguồn điện và chức năng bảo vệ cảnh báo ngắt pha
Chức năng tự điều chỉnh, máy có thể nhận và phản hồi tín hiệu dòng 4-20 mA cho máy tính, DCS và PLC, cả hai kênh tín hiệu đầu vào / đầu ra đều sử dụng cách ly điện ảnh (có thể chịu được điện áp tăng 2000 V).
Thiết kế không xâm lấn, chạy thử mở miễn phí, cài đặt với điều khiển từ xa và đạt được cuộc trò chuyện giữa người với máy với cửa sổ.
Hiển thị đầy đủ các ký tự Trung Quốc, cung cấp giao diện người dùng tốt.
Công nghệ tự chẩn đoán các lỗi hoạt động.
Chức năng bảo vệ quá nhiệt của động cơ.

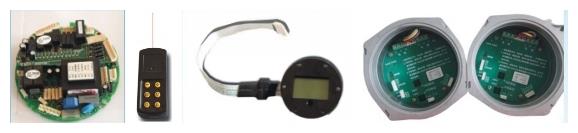

Sử dụng kỹ thuật vi điện tử, công nghệ máy tính, công nghệ từ xa IR, công nghệ chuyển đổi điều khiển từ tính, công nghệ màn hình kỹ thuật số LCD để thay thế các phương pháp điều khiển truyền thống.
Kiểm soát xe buýt của mạng hoạt động, cơ chế có thể đạt được các chức năng xe buýt tại chỗ phổ biến hiện nay bằng cách tăng các giao diện xe buýt khác nhau, chẳng hạn như Profibus, v.v.
Việc cung cấp điện có thể áp dụng các phương pháp khác nhau, chẳng hạn như hệ thống ba dây ba pha, hệ thống bốn dây ba pha và một pha, v.v.
Kết nối có thể áp dụng phương thức gửi đi với phích cắm hàng không.
Phương pháp cài đặt: Được cài đặt tại bất kỳ vị trí nào ở 360 o (xoay một phần
Bộ phận khóa có thể định vị núm từ tính đến vị trí của một số thiết bị, do đó có thể tránh được các tai nạn do hoạt động sai của người không chuyên.
Các yếu tố [QB1 ~ QB4 (220 pha một pha) của sản phẩm]
Kiểu | Kích thước | Mô-men xoắn (Nm | Tốc độ (r / phút) | Thời gian | Đường kính tối đa | Sức mạnh (w) | Hiện hành | Công suất μF / 450V | Quay vòng qty của bánh xe tay | Trọng lượng (kg) | |
Xếp hạng | Đã khóa | ||||||||||
QB1 | QB06 | 60 | 0,86 | 17,5 | 22 | 15 | 0,45 0,67 | 4 | 8,5 | 9 | |
QB09 | 90 | 25 | 0,57 0,75 | 4 | 10 | ||||||
QB2 | QB15 | 150 | 0,73 / 1,5 | 20/10 | 22 | 40 | 0,72 1,05 | 7 | 10,5 | 12 | |
QB20 | 200 | 32 | 40 | 0,72 1,05 | 7 | 13 | |||||
QB3 | QB30 | 300 | 0,57 / 1,2 | 26/13 | 32 | 40 | 0,9 1,5 | 7 | 12.8 | 17 | |
QB40 | 400 | 60 | 0,95 1,75 | 10 | 18 | ||||||
QB50 | 500 | 90 | 1.2 1.9 | 12 | 19 | ||||||
QB4 | QB60 | 600 | 0,57 / 1,2 | 26/13 | 32 | 90 | 1.8 3.0 | 12 | 14,5 | 22 | |
QB80 | 800 | 180 | 2.2 3.5 | 20 | 23 | ||||||
QB100 | 1000 | 200 | 2.4 3.8 | 20 | 25 | ||||||
Lưu ý: Khi tốc độ> 1r / phút, trục đầu ra không tự khóa. Chú ý khi van có yêu cầu tự khóa.
[QB1 ~ QB7 380V ba yếu tố pha của sản phẩm]
Kiểu | Kích thước | Mô-men xoắn đầu ra (Nm) | Tốc độ (r / phút) | Thời gian | Đường kính tối đa | Hiện hành | Thời gian | Cân nặng | |
đánh giá | bị khóa | ||||||||
QB1 | QB6-1 | 60 | 1 | 22 | 0,025 | 0,26 | 0,52 | 15 | 9 |
QB9-1 | 90 | 0,025 | |||||||
QB2 | QB5-1 | 50 | 1 | 22 | 0,025 | 0,26 | 0,52 | 18 | 10 |
QB10-1 | 100 | 0,025 | 0,26 | 0,52 | 18 | 10 | |||
QB10-2 | 150 | 2 | 32 | 0,04 | 0,57 | 0,85 | 9 | 12 | |
QB15-1 | 1 | 0,04 | 0,65 | 1 | 18 | 13 | |||
QB15-2 | 200 | 2 | 0,06 | 9 | |||||
QB20-1 | 1 | 0,06 | 18 | ||||||
QB20-2 | 2 | 0,06 | 9 | ||||||
QB3 | QB30-0,5 | 300 | 0,5 | 32 | 0,06 | 0,65 | 1 | 24 | 17 |
QB30-1 | 1 | 0,06 | 12 | ||||||
QB30-2 | 2 | 0,09 | 0,72 | 1,5 | 6 | 18 | |||
QB40-0.5 | 400 | 0,5 | 0,09 | 24 | |||||
QB40-1 | 1 | 0,09 | 12 | ||||||
QB40-2 | 2 | 0,09 | 6 | ||||||
QB4 | QB60-0,5 | 600 | 0,5 | 42 | 0,12 | 0,85 | 1.8 | 28 | 22 |
QB60-1 | 1 | 14 | |||||||
QB60-2 | 2 | 0,18 | 1.3 | 2.2 | 7 | 25 | |||
QB80-0.5 | 800 | 0,5 | 28 | ||||||
QB80-1 | 1 | 14 | |||||||
QB80-2 | 2 | 7 | |||||||
QB100-0.5 | 1000 | 0,5 | 28 | ||||||
QB100-1 | 1 | 14 | |||||||
Kiểu | Kích thước | Mô-men xoắn đầu ra | Tốc độ (r / m¡n) | Đường kính tối đa | Xe máy | Hướng dẫn sử dụng | Trọng lượng (kg) | ||
Quyền lực | Hiện hành | ||||||||
QB5 | QB120-1 | 1200 | 1 | Φ43 | 180 | 0,86 | 74 | 52-56 | |
QB150-1 | 1500 | 370 | 1,16 | ||||||
QB6 | QB250-0.5 | 2500 | 0,5 | Φ55 | 550 | 1,75 | 67 | 94-100 | |
QB500-0.5 | 5000 | 750 | 2,00 | ||||||
QB7 | QB1000-0.2 | 10000 | 0,2 | Φ85 | 1100 | 2,80 | 194 | 203 | |
Lưu ý: Khi tốc độ trục đầu ra là 2r / phút, trục đầu ra của sản phẩm không tự khóa. Khi van có yêu cầu tự khóa, cần lưu ý.
Chú phổ biến: thiết bị truyền động điện chống cháy nổ, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, giá, báo giá
Kích thước phác thảo QB1 ~ QB4
Kích thước phác thảo QB5 ~ QB7
Kích thước phác thảo QB1 ~ QB7 (Bao gồm tích hợp và thông minh)
Kiểu | A1 | A2 | ΦD | A3 | C | L1 | L2 | L3 | UF | 1D1 | 2D2 | L4 | H1 | H2 |
QB1 | 44 | 17 | 36 | 68 | 27,5 | 179 | 62 | / | 300 | 100 | 170 | 126 | 60 | 256 |
QB2 | 49,5 | 22,5 | 30 | 77,5 | 187 | 85 | 76 | 320 | 200 | 200 | 130 | 64 | 263 | |
QB3 | 60 | 33 | 35 | 77 | 202 | 88 | 202 | 323 | 250 | 250 | 136 | 70 | 298 | |
QB4 | 70 | 43 | 38 | 87 | 225 | 106 | 341 | 250 | 250 | 144 | 78 | 342 | ||
Kiểu | Một | B | C | D | E | A1 | A2 | L | M | A3 | A4 | UF | ||
QB5 | 287 | 554 | 110 | 400 | 330 | 156 | 111 | 385 | 28 | 20 | 110 | 49 | ||
| QB6 | 330 | 660 | 140 | 500 | 392 | 185 | 152 | 415 | 45 | 22,5 | 150 | 90 | ||
