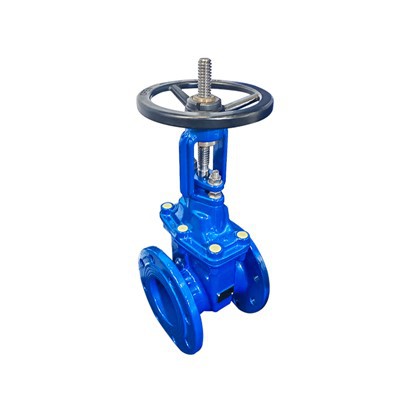

Van cổng thép không gỉ
Tổng quan về sản phẩm
Bộ phận đóng mở của van cổng bịt mềm là tấm cổng. Hướng chuyển động của tấm cổng vuông góc với hướng của chất lỏng. Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn, không thể điều chỉnh hoặc điều tiết. Cổng có hai bề mặt bịt kín. Hai bề mặt bịt kín của van cổng kiểu mẫu được sử dụng phổ biến nhất tạo thành hình nêm. Góc nêm thay đổi theo các thông số của van. Đường kính danh nghĩa là DN50 ~ DN1200 và nhiệt độ hoạt động nhỏ hơn hoặc bằng 120 độ. Tấm cổng của van cổng bịt mềm được lót liền bằng cao su, chức năng bù biến dạng cao su đảm bảo bịt kín và không bị rò rỉ. Sản phẩm có nhiều ứng dụng và có thể được sử dụng trên đường ống trong nhiều điều kiện làm việc khác nhau trong luyện kim, than, điện, dầu khí, hóa chất, dược phẩm, bảo vệ môi trường, xử lý nước và các ngành công nghiệp khác có nhiệt độ làm việc từ -20~ 120 độ để cắt hoặc kết nối phương tiện đường ống.
Tổng quan về sản phẩm
Bộ phận đóng mở của van cổng bịt kín bằng kim loại là tấm cổng. Hướng chuyển động của tấm cổng vuông góc với hướng của chất lỏng. Van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn chứ không thể điều chỉnh hoặc điều tiết. Cổng có hai bề mặt bịt kín. Hai bề mặt bịt kín của van cổng được sử dụng phổ biến nhất tạo thành hình nêm. Góc nêm thay đổi theo thông số van, thường là 50 độ và 2 độ 52' khi nhiệt độ trung bình không cao. Tấm cổng của van cổng nêm có thể được chế tạo thành một tổng thể, gọi là cổng cứng; nó cũng có thể được chế tạo thành một cổng có thể tạo ra biến dạng nhẹ để cải thiện tay nghề của nó và bù đắp cho độ lệch của góc bề mặt bịt kín trong quá trình xử lý. Loại cổng này Tấm được gọi là cổng đàn hồi.
Các ứng dụng
Yêu câu chung
1. Thông số kỹ thuật và chủng loại của van cổng kín mềm phải tuân thủ các yêu cầu của tài liệu thiết kế đường ống.
2. Mẫu van cổng kín mềm phải được biểu thị bằng các yêu cầu về số lượng tiêu chuẩn quốc gia. Nếu đó là tiêu chuẩn doanh nghiệp thì phải nêu rõ mô tả liên quan của mô hình.
3. Áp suất làm việc của van cổng bịt mềm phải lớn hơn hoặc bằng áp suất làm việc của đường ống. Để không ảnh hưởng đến giá cả, áp suất làm việc mà van có thể chịu được phải lớn hơn áp suất làm việc thực tế của đường ống. Cả hai bên của van cổng bịt mềm phải có khả năng chịu được khi đóng lại. 1,1 lần áp suất làm việc của van mà không bị rò rỉ; khi van mở, thân van phải chịu được áp suất làm việc của van gấp đôi.
4. Tiêu chuẩn sản xuất van cổng bịt mềm phải chỉ ra số tiêu chuẩn quốc gia mà nó dựa trên. Nếu đó là tiêu chuẩn doanh nghiệp thì tài liệu doanh nghiệp phải được đính kèm với hợp đồng mua bán.
Tiêu chuẩn chất lượng
1. Vật liệu thân van chủ yếu phải là gang, thép đúc, thép không gỉ và 316L, đồng thời phải chỉ rõ cấp độ và dữ liệu thử nghiệm vật lý và hóa học thực tế của gang.
2. Vật liệu thân van phải được làm bằng thép không gỉ (2CR13). Van có đường kính lớn cũng nên có thân bằng thép không gỉ.
3. Vật liệu đai ốc là đồng thau nhôm đúc hoặc đồng nhôm đúc, độ cứng và độ bền của nó lớn hơn thân van.
4. Độ cứng và độ bền của vật liệu ống lót thân van không được lớn hơn vật liệu của thân van và không được gây ra sự ăn mòn điện hóa đối với thân van và thân van khi ngâm trong nước.
Vật liệu bề mặt niêm phong
①Van cổng bịt mềm có nhiều loại khác nhau, với các phương pháp bịt kín và yêu cầu vật liệu khác nhau;
② Đối với van cổng nêm thông thường, cần giải thích vật liệu, phương pháp cố định và phương pháp mài của vòng đồng;
③Dữ liệu thử nghiệm vật lý, hóa học và vệ sinh của van cổng kín mềm và vật liệu lót cao su tấm van;
Đóng gói trục van
① Do các van cổng bịt kín mềm trong mạng lưới đường ống thường đóng mở không thường xuyên nên lớp đệm phải không hoạt động trong vài năm, lớp đệm không bị lão hóa và hiệu quả bịt kín được duy trì trong thời gian dài;
② Việc đóng gói van cũng phải có tác dụng bịt kín vĩnh viễn khi nó chịu được việc đóng mở thường xuyên;
③Theo các yêu cầu trên, việc đóng gói trục van cố gắng không được thay thế trong suốt cuộc đời hoặc trong hơn mười năm;
④ Nếu cần thay thế bao bì, thiết kế của van khí nén cần xem xét các biện pháp thay thế nó dưới áp lực nước.
