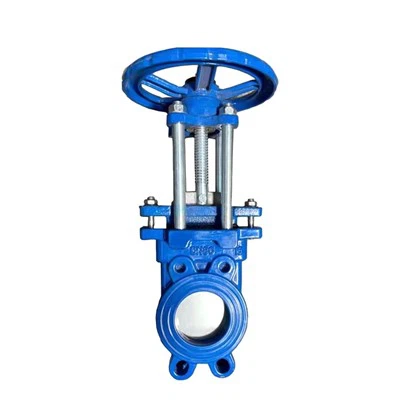

Van cổng thủ công

product-510-328

Một van cổng là một van có phần đóng cổng di chuyển theo hướng thẳng đứng dọc theo đường trung tâm của lối đi. Nó thường bao gồm một thân van, ghế van, thân van, cổng, nắp ca -pô của van và vòng niêm phong. Nó có thể được chuyển thành một loạt các van cổng điện và van khí nén bằng cách trang bị thiết bị truyền và van cổng. Nó chỉ có thể được sử dụng để mở toàn bộ và đóng toàn bộ trong đường ống, và không thể được sử dụng để điều chỉnh và điều chỉnh.

product-494-301

Nguyên tắc làm việc

Cổng của van cổng di chuyển tuyến tính với thân van. Thông thường có một sợi hình thang trên thân nâng. Thông qua đai ốc ở đầu van và rãnh hướng dẫn trên thân van, chuyển động quay được chuyển thành chuyển động tuyến tính, nghĩa là mô -men hoạt động được chuyển thành lực đẩy hoạt động.

Đóng

Bề mặt niêm phong chỉ có thể được niêm phong bởi áp suất trung bình, nghĩa là bề mặt niêm phong của cổng được ép vào ghế van ở phía bên kia bằng áp suất trung bình để đảm bảo niêm phong bề mặt niêm phong. Đây là tự niêm phong. Hầu hết các van cổng sử dụng niêm phong cưỡng bức, nghĩa là khi van được đóng lại, cổng buộc phải ấn vào ghế van bằng lực bên ngoài để đảm bảo niêm phong bề mặt niêm phong.

Mở

Khi chiều cao nâng cổng bằng 1: 1 lần đường kính van, chi tiết chất lỏng hoàn toàn không bị chặn, nhưng vị trí này không thể được theo dõi trong quá trình hoạt động. Trong sử dụng thực tế, đỉnh của thân van được sử dụng làm dấu, nghĩa là vị trí không thể mở, là vị trí mở hoàn toàn của nó. Để xem xét hiện tượng khóa do thay đổi nhiệt độ, nó thường được mở ra vị trí trên cùng và sau đó đảo ngược 1/2-1 biến thành vị trí van mở hoàn toàn. Do đó, vị trí mở hoàn toàn của van được xác định bởi vị trí của cổng (nghĩa là đột quỵ).

Nguyên tắc của van cổng

Như tên gọi, van cổng điện sử dụng bộ truyền động điện để điều khiển van cổng. Chúng chủ yếu được chia thành các phần trên và dưới. Phần trên là bộ truyền động điện và phần dưới là van cổng. Bộ truyền động và van cổng được kết nối, và bộ truyền động điện điều khiển van cổng để mở và gần để đạt được sự tắt của môi trường đường ống. Van cổng thường phù hợp cho các dịp tắt và thường là van mở và đóng. Nếu các điều kiện làm việc yêu cầu điều chỉnh, van điều khiển điện, van bóng điện, van bướm điện, van cầu điện, vv thường được sử dụng.

product-499-356

Phương pháp gỡ lỗi

Sau khi kết nối van, kết nối các dây bên ngoài theo sơ đồ dây bên ngoài. Đặc biệt chú ý đến việc tín hiệu đầu vào là tín hiệu hiện tại hay tín hiệu điện áp. Họ không thể được trộn lẫn. Các tín hiệu tích cực và tiêu cực không thể được kết nối không chính xác. Người dùng có thể kiểm tra và gỡ lỗi từng người một theo các phương pháp sau. Điều chỉnh giới hạn cơ học của bộ truyền động điện: Điều chỉnh giới hạn cơ học là làm cho bộ truyền động chỉ hoạt động trong phạm vi giới hạn trên và dưới cơ học để ngăn bộ truyền động bị giới hạn quá mức và gây nguy hiểm hoặc làm hỏng van. Như được hiển thị trong hình, đòn bẩy và các điểm dừng giới hạn trên và dưới được cung cấp tương ứng. Ở trạng thái vị trí bằng không, điểm dừng giới hạn thấp hơn phải gần hoặc gần với đòn bẩy từ dưới cùng để ngăn bộ truyền động không giới hạn quá mức. Nếu độ lệch lớn, đai ốc kẹp có thể được nới lỏng và khối dừng có thể được di chuyển đến vị trí tương ứng và đai ốc tương ứng có thể được thắt chặt; Ở trạng thái vị trí đầy đủ, điểm dừng giới hạn trên phải gần hoặc gần với đòn bẩy từ trên cùng để ngăn bộ truyền động không giới hạn quá mức. Nếu độ lệch lớn, đai ốc kẹp có thể được nới lỏng và khối dừng có thể được di chuyển đến vị trí tương ứng và đai ốc tương ứng có thể được thắt chặt. Khi nguồn điện không được kết nối, quá trình gỡ lỗi có thể sử dụng tay cầm để mở bộ truyền động theo cách thủ công về vị trí không và vị trí đầy đủ của van cần thiết, sau đó thực hiện các điều chỉnh tương ứng. Bộ truyền động cũng có thể được điều chỉnh theo trạng thái thủ công điện khi bật nguồn và bộ truyền động có thể được mở đến vị trí không cần thiết và vị trí đầy đủ bằng các phím lên hoặc xuống trên màn hình. Nếu bộ truyền động không di chuyển khi nhấn phím lên hoặc xuống trong quá trình bắt đầu, thì đó là do giới hạn chuyển đổi giới hạn.

Ứng dụng
