Van cửa thủ công

product-353-320

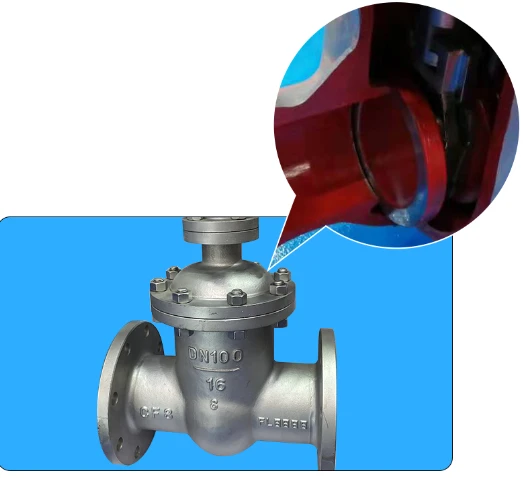

Van cổng là van có bộ phận đóng cửa di chuyển theo phương thẳng đứng dọc theo đường trung tâm của đường dẫn. Nó thường bao gồm thân van, đế van, thân van, cửa, nắp van và vòng đệm. Nó có thể được chuyển đổi thành nhiều loại van cổng điện và van cổng khí nén bằng cách trang bị thiết bị truyền động và van cổng. Nó chỉ có thể được sử dụng để mở hoàn toàn và đóng hoàn toàn trong đường ống, và không thể được sử dụng để điều chỉnh và tiết lưu.

product-523-478

Nguyên lý làm việc

Cửa van cổng di chuyển theo đường thẳng với thân van. Thường có một ren hình thang trên thân nâng. Thông qua đai ốc ở đầu van và rãnh dẫn hướng trên thân van, chuyển động quay được chuyển thành chuyển động thẳng, tức là mô men xoắn hoạt động được chuyển thành lực đẩy hoạt động.

Đã đóng

Bề mặt bịt kín chỉ có thể bịt kín bằng áp suất trung bình, tức là bề mặt bịt kín của cửa van được ép vào đế van ở phía bên kia bằng áp suất trung bình để đảm bảo bịt kín bề mặt bịt kín. Đây là tự bịt kín. Hầu hết các van cửa đều sử dụng bịt kín cưỡng bức, tức là khi van đóng, cửa van bị ép vào đế van bằng lực bên ngoài để đảm bảo bịt kín bề mặt bịt kín.

Mở

Khi chiều cao nâng cửa van bằng 1:1 lần đường kính van, đường dẫn chất lỏng được thông hoàn toàn, nhưng không thể theo dõi vị trí này trong quá trình vận hành. Trong quá trình sử dụng thực tế, đỉnh của thân van được sử dụng làm dấu, tức là vị trí không thể mở, làm vị trí mở hoàn toàn. Để xem xét hiện tượng khóa do thay đổi nhiệt độ, thường mở đến vị trí trên cùng rồi đảo ngược 1/2-1 vòng làm vị trí van mở hoàn toàn. Do đó, vị trí mở hoàn toàn của van được xác định bởi vị trí của cửa van (tức là hành trình).

Nguyên lý của van cổng

Như tên gọi của nó, van cổng điện sử dụng bộ truyền động điện để điều khiển van cổng. Chúng chủ yếu được chia thành phần trên và phần dưới. Phần trên là bộ truyền động điện và phần dưới là van cổng. Bộ truyền động và van cổng được kết nối và bộ truyền động điện điều khiển van cổng mở và đóng để đạt được trạng thái bật-tắt của môi trường đường ống. Van cổng thường phù hợp cho những trường hợp bật-tắt và là van thường mở và đóng. Nếu điều kiện làm việc đòi hỏi phải điều chỉnh, van điều khiển điện, van bi điện, van bướm điện, van cầu điện, v.v. thường được sử dụng.

product-480-341

Phương pháp gỡ lỗi

Sau khi kết nối van, hãy kết nối các dây bên ngoài theo sơ đồ đấu dây bên ngoài. Đặc biệt chú ý đến việc tín hiệu đầu vào là tín hiệu dòng điện hay tín hiệu điện áp. Chúng không thể bị trộn lẫn. Không được kết nối sai tín hiệu dương và âm. Người dùng có thể kiểm tra và gỡ lỗi từng cái một theo các phương pháp sau. Điều chỉnh giới hạn cơ học của bộ truyền động điện: Việc điều chỉnh giới hạn cơ học là để bộ truyền động chỉ hoạt động trong phạm vi giới hạn trên và dưới cơ học để ngăn bộ truyền động vượt quá giới hạn và gây nguy hiểm hoặc làm hỏng van. Như thể hiện trong hình, cần gạt và các điểm dừng giới hạn trên và dưới được cung cấp tương ứng. Ở trạng thái vị trí bằng không, điểm dừng giới hạn dưới phải gần hoặc gần cần gạt từ phía dưới để ngăn bộ truyền động vượt quá giới hạn. Nếu độ lệch lớn, có thể nới lỏng đai ốc kẹp và có thể di chuyển khối dừng đến vị trí tương ứng và có thể siết chặt đai ốc tương ứng; ở trạng thái vị trí đầy đủ, điểm dừng giới hạn trên phải gần hoặc gần cần gạt từ phía trên để ngăn bộ truyền động vượt quá giới hạn. Nếu độ lệch lớn, có thể nới lỏng đai ốc kẹp và di chuyển khối dừng đến vị trí tương ứng, và có thể siết chặt đai ốc tương ứng. Khi không kết nối nguồn điện, quá trình gỡ lỗi có thể sử dụng tay quay để mở bộ truyền động thủ công đến vị trí số không và vị trí đầy đủ của van cần thiết, sau đó thực hiện các điều chỉnh tương ứng. Bộ truyền động cũng có thể được điều chỉnh đến trạng thái thủ công điện khi bật nguồn và bộ truyền động có thể được mở đến vị trí số không và vị trí đầy đủ cần thiết bằng các phím lên hoặc xuống trên màn hình. Nếu bộ truyền động không di chuyển khi nhấn phím lên hoặc xuống trong quá trình khởi động, thì đó là do giới hạn công tắc giới hạn.

Ứng dụng
