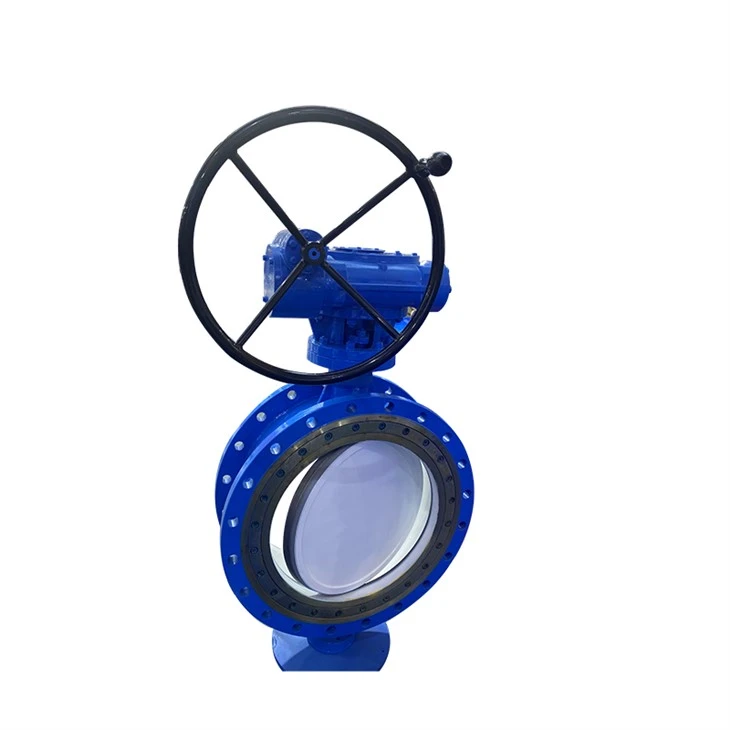

Van bướm quay thủ công
Loại van bướm mặt bích
Van bướm Gear Worm thủ công là một van điều khiển tấm bướm để xoay thông qua cơ chế truyền bánh răng sâu. Nó chủ yếu được sử dụng để cắt, điều chỉnh và kiểm soát dòng chảy của phương tiện trong đường ống. Chức năng cốt lõi của nó là khuếch đại mô -men xoắn bằng cách xoay thủ công bánh răng sâu, lái tấm bướm để xoay 0 độ ~ 90 độ để đạt được mở và đóng.
Tính năng sản phẩm
Cấu trúc nhỏ gọn và nhẹ
Bảo trì thấp và cuộc sống lâu dài
Thân thép đúc chống ăn mòn
Không rò rỉ con dấu mềm
Hoạt động tiết kiệm lao động thủ công
Ứng dụng Multi-Scenario
DN50 ~ DN1000 PN10 ~ 16
Điện trở nhiệt độ -20C ~ 300C
Áp dụng cho chất lỏng/gas/bột
Cấu trúc tổng thể là nhỏ gọn, chỉ cần một vài phần để hoàn thành việc lắp ráp, kích thước nhỏ, trọng lượng nhẹ, thuận tiện để sử dụng trong các kịch bản với không gian đường ống hạn chế
Thân van và tấm bướm
Thân van: Chủ yếu được làm bằng gang, thép đúc hoặc thép không gỉ, loại mặt bích hỗ trợ, loại wafer và các phương pháp kết nối khác (DN50 ~ DN1000).
Tấm bướm: Cấu trúc hình đĩa, được lắp đặt theo chiều dọc ở trung tâm của đường ống, song song với hướng chất lỏng khi mở hoàn toàn để giảm điện trở.
Cơ chế truyền tải
Lắp ráp giun tuabin: khuếch đại mô-men xoắn đạt được thông qua tuabin chia lưới sâu, giảm lực vận hành thủ công (đặc biệt thích hợp cho các van có đường kính lớn của DN300 trở lên);
Handwheel/Tay cầm: Góc xoay được giới hạn ở 90 độ, đóng theo chiều kim đồng hồ, mở ngược chiều kim đồng hồ, thời gian hoạt động nhỏ hơn hoặc bằng 10 giây (trong DN700).
Con dấu đàn hồi
Vòng niêm phong được làm bằng cao su nitrile hoặc polytetrafluoroetylen, được nhúng trong thân van hoặc tấm bướm, phù hợp cho nhiệt độ bình thường và môi trường áp suất thấp (như nước, khí) nhỏ hơn hoặc bằng 100C;
Con dấu kim loại
Thép không gỉ tổng hợp và cấu trúc than chì linh hoạt, với điện trở nhiệt độ lên tới 300C, phù hợp với điều kiện nhiệt độ cao và áp suất cao (như hơi nước và dầu).
Phạm vi của ứng dụng
Các kịch bản công nghiệp: Được sử dụng trong các hệ thống dầu mỏ, hóa chất và năng lượng để điều chỉnh hoặc cắt nước, hơi nước, khí và các phương tiện khác, đặc biệt phù hợp với môi trường nhiệt độ cao và áp suất cao như khói và ống dẫn khí và đường ống dẫn khí;
Các khu vực sinh kế của mọi người: Được sử dụng làm van cắt trong các đường ống áp suất thấp như sưởi ấm, cung cấp nước và thoát nước.
Van thủ công
Hiển thị sản phẩm
