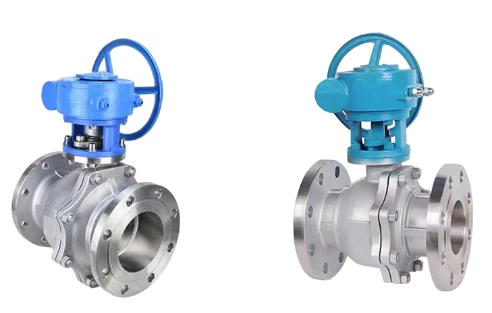

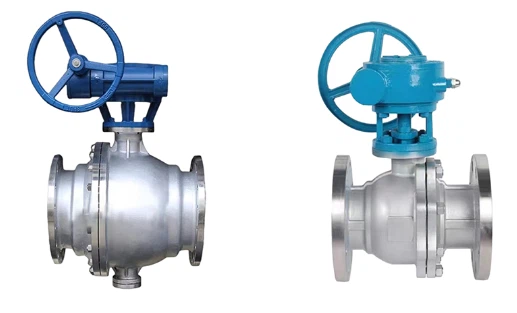

Tua bin Van bi mềm
Tổng quan
Van bi phát triển từ van cắm. Phần mở và đóng của nó là một hình cầu. Bi dùng để xoay trục của thân van 90 độ nhằm đạt được mục đích đóng mở. Van bi chủ yếu được sử dụng trên đường ống để cắt, phân phối và thay đổi hướng dòng chảy của phương tiện. Van bi được thiết kế dạng mở chữ V còn có chức năng điều tiết dòng chảy tốt. Van bi không chỉ có cấu trúc đơn giản mà còn có hiệu suất bịt kín tốt. Hơn nữa, trong một phạm vi kích thước danh nghĩa nhất định, nó có kích thước nhỏ, trọng lượng nhẹ, tiêu thụ ít vật liệu hơn, kích thước lắp đặt nhỏ, mô-men xoắn dẫn động nhỏ, dễ vận hành và có thể dễ dàng đóng mở nhanh chóng. Đây là một trong những loại van đã phát triển nhanh chóng trong mười năm qua. . Đặc biệt ở các nước công nghiệp phát triển như Hoa Kỳ, Nhật Bản, Đức, Pháp, Ý, Tây Ban Nha và Vương quốc Anh, van bi được sử dụng rộng rãi, chủng loại và số lượng sử dụng tiếp tục mở rộng và đang hướng tới nhiệt độ cao, cao áp suất, đường kính lớn, đặc tính bịt kín cao và sử dụng lâu dài. Với tuổi thọ cao, hiệu suất điều chỉnh tuyệt vời và đa chức năng trong một van, độ tin cậy và các chỉ số hiệu suất khác của nó đã đạt đến mức cao và nó đã thay thế một phần van cổng, van cầu và van tiết lưu. Với sự tiến bộ về công nghệ của van bi, chúng sẽ được sử dụng rộng rãi hơn trong thời gian ngắn sắp tới, đặc biệt là trong các đường ống dẫn dầu và khí đốt, các đơn vị bẻ khóa nhà máy lọc dầu và ngành công nghiệp hạt nhân. Ngoài ra, van bi cũng sẽ trở thành một trong những loại van dẫn đầu trong lĩnh vực đường kính lớn và trung bình, áp suất trung bình và thấp trong các ngành công nghiệp khác.
Ưu điểm của van bi là:
1) Nó có sức cản dòng chảy thấp nhất (thực tế chỉ tương đương với một đoạn ống tròn có cùng kích thước danh nghĩa).
2) Bởi vì nó sẽ không bị kẹt trong quá trình vận hành (khi không có chất bôi trơn), nó có thể được sử dụng một cách đáng tin cậy trong môi trường ăn mòn và chất lỏng có nhiệt độ sôi thấp.
3) Có thể đạt được sự niêm phong hoàn toàn trong phạm vi áp suất và nhiệt độ lớn hơn.
4) Có thể khởi động nhanh. Thời gian mở và đóng của một số cấu trúc chỉ là 0.05-0.1 giây để đảm bảo có thể sử dụng được trong hệ thống tự động của băng ghế thử nghiệm. Khi van được đóng mở nhanh chóng, quá trình vận hành sẽ không bị ảnh hưởng.
5) Phần đóng hình cầu có thể được định vị tự động ở vị trí ranh giới.
phương pháp biểu diễn mô hình
Mã bổ sung cho van bi: V biểu thị lõi van có cấu trúc kiểu chữ V, D biểu thị nhiệt độ thấp, B biểu thị cách nhiệt, P biểu thị cấu trúc lệch tâm, U, S và DY chủ yếu biểu thị loại gắn trên;
Mã tên van bi: Q có nghĩa là van bi; Mã dẫn động van bi: 2 nghĩa là điện thủy lực, 3 nghĩa là tuabin, 6 nghĩa là khí nén, 7 nghĩa là thủy lực, 9 nghĩa là điện, hướng dẫn sử dụng không có mã số; Mã chế độ kết nối: 1 nghĩa là ren cái, 4 nghĩa là loại mặt bích, 6 nghĩa là hàn, 7 nghĩa là loại kẹp;
Mã loại cấu trúc: Loại nổi: 1 nghĩa là kênh dòng thẳng, 2 nghĩa là cổng loại Y, 4 nghĩa là cổng loại L, 5 nghĩa là cổng loại T; Loại trục: 0 có nghĩa là luồng thẳng bán cầu, 6 nghĩa là kênh dòng chảy bốn chiều, 7 nghĩa là dòng chảy thẳng, 8 nghĩa là cổng loại L, 9 nghĩa là cổng loại Y;
Mã vật liệu con dấu: Hợp kim B babbitt, cao su flo F, lót flo F46, thép hợp kim H, lót cao su J, hợp kim M Monel, nhựa nylon N, Monel P, hợp kim cứng Y, thân van W gia công trực tiếp;
Mã cấp áp suất: 16 có nghĩa là áp suất là 16 kg (1,6Mpa) và áp suất tối đa có thể đạt tới 64Mpa; 150LB có nghĩa là áp suất pound tiêu chuẩn của Mỹ và mức áp suất tối đa có thể đạt tới 2500LB (150LB=1.6MPA/300LB=2.5-4.0mpa/400LB{{ 15}}.4 mpa/600LB=10mpa); 5K tượng trưng cho áp suất hàng ngày, áp suất tối đa là 63K;
Mã vật liệu thân van: Hợp kim titan và titan, thép carbon C, thép molypden crom, thép không gỉ P, nhựa S.
sự khác biệt giữa con dấu kim loại và con dấu mềm
Van bi kín kim loại:
Nó sử dụng đế van bằng kim loại, chủ yếu là thép không gỉ + hợp kim cứng, đòi hỏi độ chính xác xử lý và công nghệ xử lý tương đối cao. Nó có nhiều mục đích sử dụng và có thể được sử dụng ở nhiệt độ bình thường, nhiệt độ thấp và điều kiện làm việc ở nhiệt độ cao và áp suất cao.
Nó có thể chịu được nhiệt độ cao, chống mài mòn và có tính chất cơ học tốt. Nhược điểm là con dấu này có hiệu suất bịt kín kém. (Nói chung, nên sử dụng van bi kín bằng kim loại cho môi trường có chứa các hạt rắn hoặc bị mài mòn và có nhiệt độ cao hơn 250 độ.)
Nói chung là cấp V, cấp cao nhất có thể là cấp VI. Van bịt mềm: thường là loại VI.
Van bi kín mềm:
Chi phí rẻ hơn và thấp hơn
Ghế van được chia thành nhiều loại như nhựa flo, cao su và nhựa, và chủ yếu được sử dụng trong điều kiện áp suất bình thường, nhiệt độ bình thường, áp suất bình thường và điều kiện nhiệt độ thấp.
Dễ dàng đạt được hiệu quả bịt kín tốt hơn và có khả năng chống ăn mòn, axit và kiềm; Nhược điểm là không chịu được nhiệt độ cao, bề mặt bịt kín dễ mòn và tính chất cơ học tương đối kém. (Được sử dụng cho các tình huống nhiệt độ và áp suất bình thường với yêu cầu bịt kín cao hoặc với môi trường ăn mòn và không có hạt.)
Khả năng chống mài mòn kém. Sau khi sử dụng một thời gian, nếu có tạp chất rắn trong môi trường lỏng, đế van có thể bị mòn, dẫn đến tăng rò rỉ và giảm hiệu suất bịt kín.
Chức năng
Phần đóng mở của van bi là một quả cầu tròn có lỗ. Lõi bi dùng để xoay 0-90 độ qua lại quanh trục của thân van để đóng hoặc mở van. Van bi có nhiều chức năng. Chúng thường được sử dụng để chuyển đổi, cắt hoặc điều chỉnh phương tiện trong đường ống. Trong số đó, van bi ba chiều có thể linh hoạt cắt, phân phối và thay đổi hướng dòng chảy của môi trường. Bề mặt bịt kín của van bi thường ở trạng thái đóng với bề mặt hình cầu nên không dễ bị môi trường ăn mòn. Nó dễ vận hành, có cấu trúc đơn giản và nhỏ gọn, có thể được sử dụng trong điều kiện làm việc với nước, khí tự nhiên, axit, dung môi, v.v.
BẢO TRÌ
Tuổi thọ sử dụng dài hơn và thời gian không cần bảo trì sẽ phụ thuộc vào một số yếu tố: điều kiện vận hành bình thường, duy trì tỷ lệ nhiệt độ/áp suất hài hòa và dữ liệu ăn mòn hợp lý
Lưu ý: Khi đóng van bi thì áp suất chất lỏng trong thân van vẫn tồn tại. Trước khi bảo trì, hãy tháo áp suất đường ống và để van ở vị trí mở Trước khi bảo trì, hãy ngắt kết nối nguồn điện hoặc nguồn khí
1. Khóa đóng gói Nếu cống đóng gói bị rò rỉ nhẹ, phải siết chặt đai ốc thân van. Lưu ý: Không khóa, thường là 1/4 vòng đến 1 vòng, hiện tượng rò rỉ sẽ dừng lại.
2. Thay thế đế van và vòng đệm A. Tháo rời Để van ở vị trí nửa mở để xả mọi vật liệu nguy hiểm có thể ở bên trong và bên ngoài van. Đóng van bi, tháo bu lông và đai ốc khỏi mặt bích ở cả hai bên và tháo hoàn toàn van ra khỏi đường ống. Tháo rời thiết bị dẫn động theo trình tự - bộ truyền động, giá đỡ kết nối, vòng đệm chống nới lỏng, đai ốc trục, mảnh bướm, tấm chống mài mòn và vòng đệm thân van. Tháo các bu lông và đai ốc kết nối nắp ca-pô, tách nắp ca-pô ra khỏi thân van và tháo miếng đệm nắp ca-pô. Đảm bảo bi van ở vị trí "tắt", điều này sẽ giúp việc tháo nó ra khỏi thân van dễ dàng hơn, sau đó tháo đế van. Nhẹ nhàng đẩy thân van xuống qua lỗ giữa của thân van cho đến khi nó được tháo ra hoàn toàn, sau đó tháo vòng chữ O và vòng đệm.
LƯU Ý: Hãy cẩn thận để tránh làm trầy xước bề mặt thân van và vòng đệm kín của van.

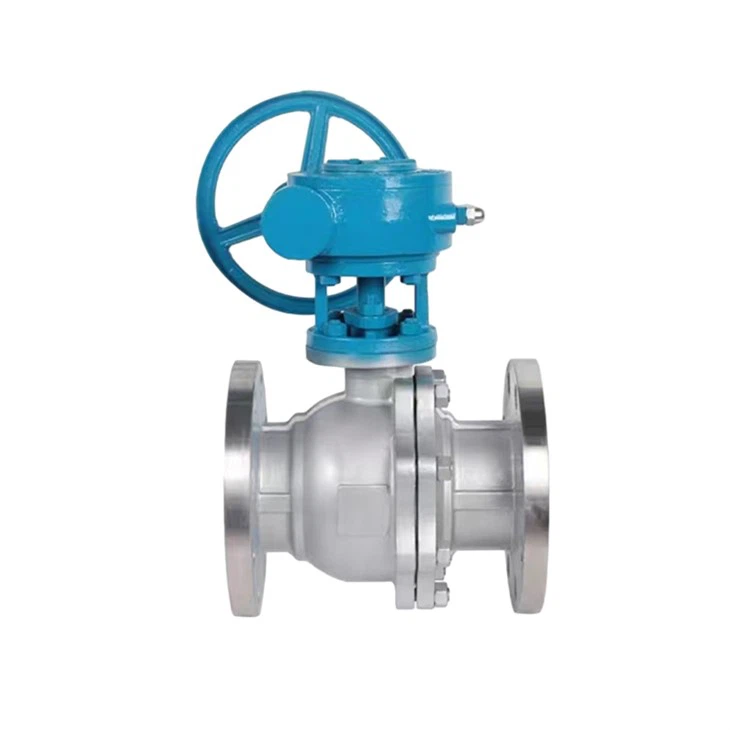

Chú phổ biến: Van bi nổi tuabin thép không gỉ cf8m, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, giá, báo giá
