Van cổng bịt mềm
Tổng quan
Trong số các loại van, van cổng được sử dụng rộng rãi nhất. Van cổng dùng để chỉ một van có bộ phận đóng (tấm cổng) di chuyển dọc theo hướng thẳng đứng của trục kênh. Nó chủ yếu được sử dụng để cắt môi trường trên đường ống, nghĩa là nó được sử dụng hoàn toàn mở hoặc đóng hoàn toàn. Nói chung, van cổng không thể được sử dụng để điều chỉnh dòng chảy. Nó có thể được áp dụng cho nhiệt độ thấp và áp suất thấp cũng như nhiệt độ cao và áp suất cao, và có thể được sử dụng cho các phương tiện khác nhau tùy theo các vật liệu khác nhau của van. Tuy nhiên, van trung gian thường không được sử dụng trong đường ống vận chuyển vật liệu như bùn. Van cổng có những ưu điểm sau:
① Sức cản chất lỏng nhỏ.
②Mô-men xoắn cần thiết để đóng mở nhỏ.
③ Nó có thể được sử dụng trên các đường ống của mạng vòng nơi môi trường chảy theo cả hai hướng, có nghĩa là hướng dòng chảy của môi trường không bị hạn chế. ④Khi mở hoàn toàn, bề mặt bịt kín ít bị môi trường làm việc ăn mòn hơn so với van chặn.
⑤Cấu trúc thân máy tương đối đơn giản và quy trình sản xuất tốt.
⑥ Chiều dài cấu trúc tương đối ngắn. Bởi vì van cổng có nhiều ưu điểm nên chúng được sử dụng trong rất nhiều ứng dụng. Thông thường, van cổng được sử dụng làm thiết bị cắt môi chất trong đường ống có đường kính lớn hơn hoặc bằng DN50. Ngay cả trên một số đường ống có đường kính nhỏ (như DN15~DN40), một số van cổng vẫn được giữ lại. Van cổng cũng có một số khuyết điểm, chủ yếu là:
①Kích thước tổng thể và chiều cao mở lớn, không gian lắp đặt cần thiết cũng lớn.
② Trong quá trình đóng mở, giữa các bề mặt bịt kín có ma sát tương đối, dẫn đến hao mòn nhiều hơn, thậm chí bị trầy xước ở nhiệt độ cao.
③ Thông thường, van cổng có hai cặp đệm kín, điều này gây thêm một số khó khăn trong quá trình xử lý, mài và bảo trì.
④Thời gian mở và đóng lâu. Van cổng có nhiều loại cấu trúc khác nhau. Sự khác biệt chính là loại cấu trúc của các phần tử bịt kín được sử dụng. Theo cấu trúc của bộ phận bịt kín, van cổng thường được chia thành nhiều loại khác nhau, trong đó các dạng phổ biến nhất là van cổng song song và van cổng nêm; Theo cấu trúc của thân van, nó cũng có thể được chia thành van cổng thân nâng (thân tăng) và van cổng thân quay (thân không tăng).
Thành phần sản phẩm
Lâu nay, các loại van cổng thông dụng trên thị trường thường bị rò rỉ, rỉ sét. Công ty chúng tôi giới thiệu công nghệ nước ngoài sản xuất van cổng kín mềm. Nó khắc phục những khuyết điểm của van cổng thông thường như độ kín kém, độ mỏi đàn hồi và dễ rỉ sét. Van cổng kín mềm là sản phẩm thay thế cho van cổng truyền thống. Nó sử dụng tấm cổng đàn hồi để bù đắp sự biến dạng nhỏ để đạt được hiệu quả bịt kín tốt. Van có những ưu điểm đáng kể như chuyển đổi ánh sáng, niêm phong đáng tin cậy, bộ nhớ đàn hồi tốt và tuổi thọ dài. Nó có thể được sử dụng rộng rãi. Nó được sử dụng như một thiết bị điều chỉnh và chặn rót trong các đường ống chất lỏng như nước máy, nước thải, xây dựng, thực phẩm, điện, y học, luyện kim, dệt may và hệ thống năng lượng.

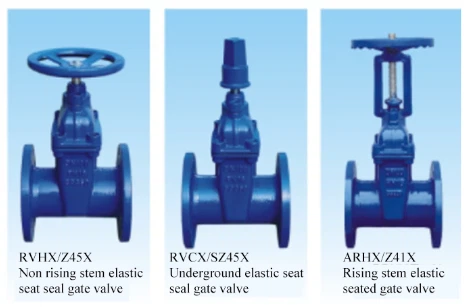

Khóa van cổng đệm đàn hồi

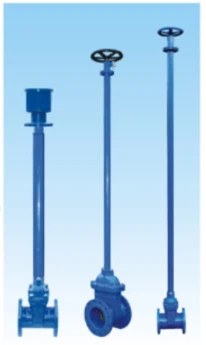

Van cổng đệm kín đàn hồi đặc biệt để chống cháy
Van cổng đệm kín bằng thanh co dãn
Dạng kết nối
Các dạng kết nối cuối: mặt bích nâng, mặt bích đầy đủ, mặt bích kết nối vòng, kết nối đầu hàn đối đầu, kết nối ren, kết nối hàn ổ cắm và kết nối kết hợp, v.v., và cũng có thể được tùy chỉnh theo yêu cầu của khách hàng. Các đầu mối hàn được sản xuất theo tiêu chuẩn ASME B16.25 và yêu cầu người dùng cung cấp độ dày thành ống.

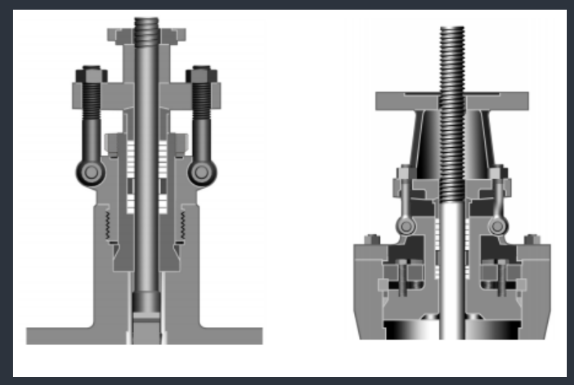

Loại đệm mặt bích trung bình cho nắp van bắt vít

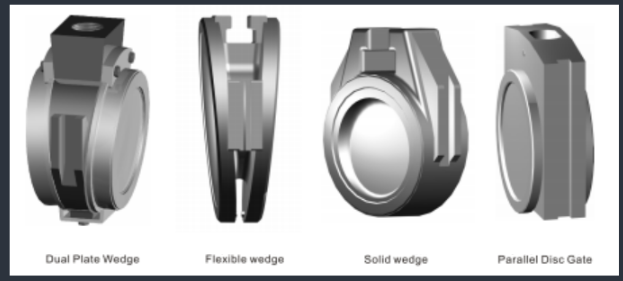

Loại cổng
Nắp van tự niêm phong
Cấu trúc đóng gói tiêu chuẩn
Van được thiết kế, sản xuất và thử nghiệm để đạt được mức rò rỉ thấp 50PPMVOC theo tiêu chuẩn. Bài viết này áp dụng cho tất cả các loại van cổng bằng thép đúc và thép rèn, ngoại trừ các yêu cầu đặc biệt của người sử dụng. Bằng cách tăng dung sai đường kính thân van và kiểm soát chặt chẽ độ thẳng của thân van và độ nhẵn của bề mặt đóng gói, chúng tôi đảm bảo độ rò rỉ lâu dài của thân van ở mức thấp.
Cấu trúc đóng gói tải động
Dạng đóng gói thân van với lực nén lò xo bướm. Hình thức này chủ yếu được sử dụng ở những nơi van thường yêu cầu chuyển đổi hoặc dưới sự thay đổi nhiệt độ và áp suất cao hơn để giảm việc điều chỉnh thường xuyên đối với tuyến đóng gói nhằm bù đắp cho mức tiêu thụ đóng gói. Tuyến đóng gói tải động Thiết kế cung cấp khả năng nén liên tục của bao bì để đảm bảo hiệu suất bịt kín tốt trong môi trường hoạt động lâu dài và thay đổi. Các loại chất độn và vật liệu khác nhau có thể được cung cấp theo yêu cầu của khách hàng.
Vòng đệm
Sự kết hợp của lớp đệm trên và dưới của vòng đệm có thể nén lớp đệm một cách hiệu quả. Khi chất lỏng/khí không thể rò rỉ ra ngoài, cơ cấu này dùng để bơm dầu mỡ bôi trơn đệm kín hoặc thu hồi rò rỉ ở khu vực thân van.
Hải cẩu
Buồng nhồi được thiết kế dưới dạng cấu trúc kín nước và nước có áp suất 0.6-1.6 MPa được đưa vào giao diện. Ma sát nhỏ và độ kín tốt. Nó có thể cách ly hệ thống với khí quyển và đảm bảo độ kín khí tốt.
