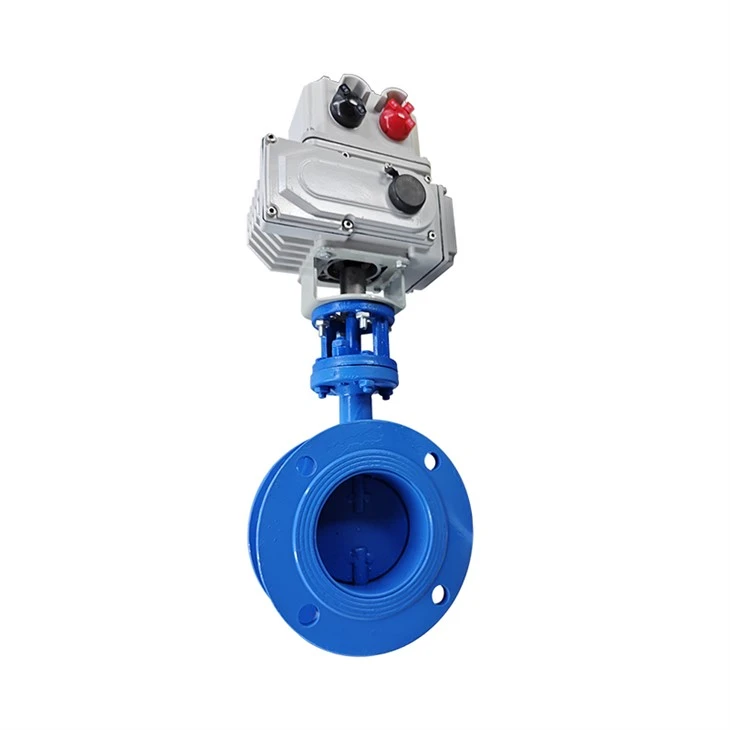

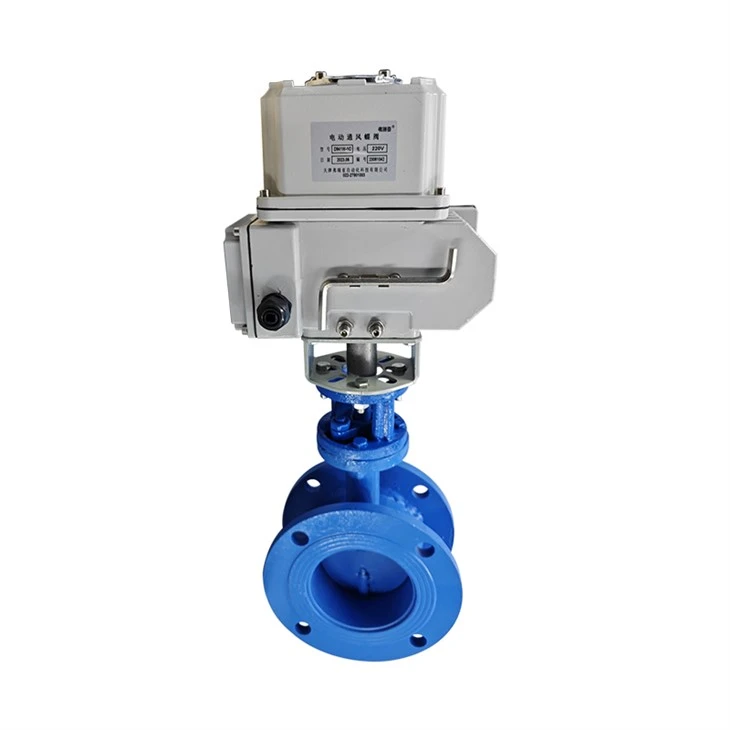

Van giảm xóc điện
Ưu điểm cốt lõi
Khả năng chịu nhiệt độ cao
Tấm van và ghế van được làm bằng thép không gỉ 304 + bề mặt hợp kim cứng, với điện trở nhiệt độ lên tới 450 độ, ống lót trục được bôi trơn than chì để tránh bị kẹt nhiệt độ cao.
Điện trở lưu lượng thấp và tiết kiệm năng lượng
Thiết kế tấm van được sắp xếp hợp lý, mất áp lực<0.05MPa When fully open, the diameter matches the pipeline to reduce energy consumption.
Kiểm soát liên kết thông minh
Hỗ trợ tín hiệu 4-20 Ma/Profibus, được lồng vào nhau với quạt và bộ thu bụi mở chính xác phản hồi ± 1%, hỗ trợ tự chẩn đoán lỗi.
Bảo trì lâu dài không có
Con dấu trục áp dụng đóng gói loại V-loại + Bellows để ngăn chặn rò rỉ bụi, khoang ổ trục được phân lập từ môi trường, và không cần phải bôi trơn thông thường.
Thông số kỹ thuật
Vật phẩm giảm van bướm
Đường kính danh nghĩa DN 200- DN3000 (có thể tùy chỉnh)
Áp lực danh nghĩa PN 6- PN16 (loại áp suất bình thường Tùy chọn)
Van cơ thể Thép carbon (WCB), thép không gỉ (304/316)
Niêm phong dạng kim loại/con dấu tổng hợp kim loại và mềm và kim loại
Nhiệt độ trung bình nhỏ hơn hoặc bằng 450 độ (loại nhiệt độ cao có thể đạt tới 650C)
Loại mặt bích phương pháp kết nối (GB, ANSI, DIN tiêu chuẩn)
Bộ truyền động bộ truyền động bộ truyền động một bộ phận truyền động điện
Mức bảo vệ IP65 (chống bụi và nước xịt nước)
Điện áp cung cấp điện AC380V/220V hoặc DC24V
Ứng dụng
Điều chỉnh áp lực đường ống dẫn khí lò cao
Hệ thống phục hồi khí thải bộ chuyển đổi
Kiểm soát âm lượng khí thải lò hơi
Tháp khử lưu tương
Hệ thống xả khói nhà để xe ngầm
Điều hòa không khí trung tâm điều hòa không khí trong lành
Hướng dẫn cài đặt và vận hành
Yêu cầu cài đặt
Nó có thể được cài đặt theo chiều ngang hoặc chiều dọc, hướng ngang được khuyến nghị cho trục van
Các miếng đệm amiăng được lắp đặt giữa các mặt bích và bu lông được thắt chặt theo đường chéo
Không gian bảo trì bộ truyền động phải được bảo lưu (lớn hơn hoặc bằng 50cm)
Bước gỡ lỗi
Xác nhận thủ công rằng tấm van không bị chặn
Bật và đặt công tắc di chuyển (vị trí mở /đóng hoàn toàn)
Hiệu chỉnh mối quan hệ tương ứng giữa 4-20 MA tín hiệu và mở
Điểm lựa chọn
Chọn loại con dấu theo phương tiện
Con dấu kim loại: Khí bụi nhiệt độ cao (như khí đốt nồi hơi)
Con dấu tổng hợp mềm và kim loại: không khí sạch nhiệt độ thấp (<150C)
Tính toán mô -men xoắn
Công thức: Mô -men xoắn (n · m)=(chênh lệch áp suất đường ống × diện tích tấm van × cánh tay đòn) × hệ số an toàn (1. 2-1. 5) hoặc trực tiếp cung cấp dữ liệu điều kiện làm việc cho các kỹ sư để khớp
Câu hỏi thường gặp
Q: Tấm van có biến dạng ở nhiệt độ cao không?
Trả lời: Tấm van áp dụng thiết kế cấu trúc xương sườn gia cố và hệ số giãn nở nhiệt phù hợp với thân van, và nó sẽ không biến dạng trong vòng 450 độ.
Q: Khí khói có chứa lưu huỳnh có yêu cầu vật liệu đặc biệt không?
Trả lời: Nên sử dụng cơ thể van 316L + bề mặt niêm phong hợp kim dựa trên niken, có khả năng chống ăn mòn axit sunfuric/hydro sunfua.
