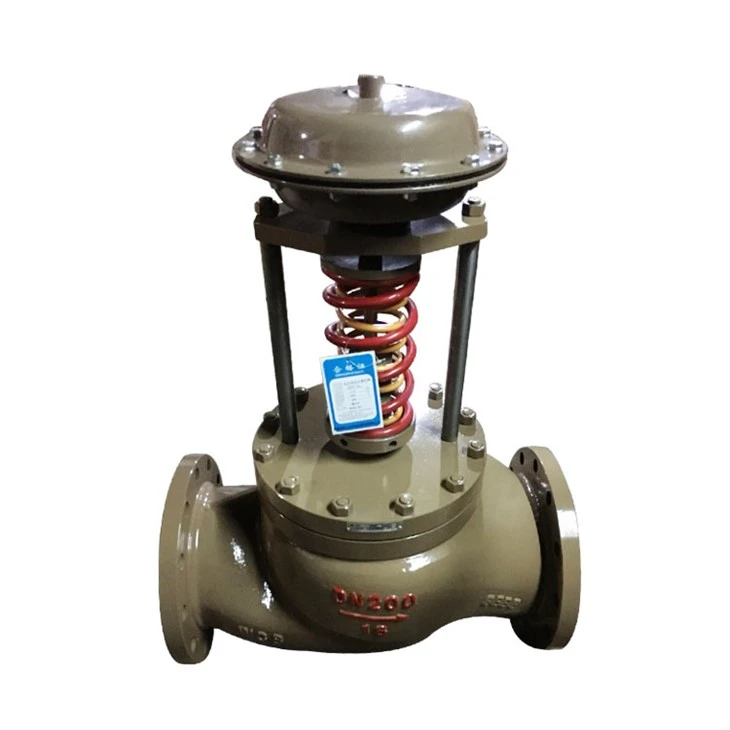

Thiết bị truyền động màng 657 và 667
Bộ truyền động cơ hoành đối diện lò xo 657 và 667 định vị nút van trong van phản ứng với sự thay đổi của bộ điều khiển hoặc vị trí van tín hiệu đầu ra khí nén áp dụng cho cơ hoành. Cài đặt điểm không của bộ truyền động được xác định bởi lực nén của lò xo bộ truyền động. Khoảng cách được thiết lập bởi cả tốc độ lò xo của bộ truyền động và số lượng lò xo có sẵn. Bộ truyền động 657 hoạt động trực tiếp; 667 hoạt động ngược lại. Các bộ truyền động này được thiết kế để cung cấp hoạt động bật tắt hoặc tiết lưu đáng tin cậy của các van điều khiển tự động.
Đặc trưng
Tính linh hoạt của ứng dụng—Năm loại bộ truyền động với mười một kích cỡ có sẵn cho nhiều ứng dụng khác nhau. Tốc độ lò xo, điểm dừng hành trình và vận hành thủ công có sẵn cho hầu hết mọi ứng dụng van điều khiển.
Độ tuyến tính tuyệt vời giữa áp suất tải và hành trình—Màng chắn đúc di chuyển trong vỏ màng ngăn sâu, giảm thiểu sự thay đổi diện tích trong suốt quá trình di chuyển.
Mức độ ổn định động và đáp ứng tần số cao—Vỏ bọc nông ở phía áp suất có nghĩa là giảm âm lượng ở phía đó, do đó giảm thiểu thời gian đáp ứng.
Khả năng lực đẩy cao—Màng chắn đúc cho phép lực đẩy tối đa đối với kích thước màng chắn nhất định.
Tuổi thọ sử dụng lâu dài—Kết cấu bằng gang và thép có thành dày chắc chắn giúp tăng độ ổn định, chống ăn mòn và bảo vệ khỏi biến dạng nếu quá áp suất xảy ra.
Các ứng dụng dịch vụ lạnh—Thông số kỹ thuật nâng cao của sản phẩm cho tất cả các kích cỡ của bộ truyền động màng 657 và 667 cho phép đạt hiệu suất tới -50 C (-58 F). Nên sử dụng bộ định vị để đảm bảo khả năng phản hồi trong các ứng dụng hoạt động dưới -40 C (-40 F).
Kết nối tích cực—Kết nối gốc khối phân chia cung cấp khả năng chuyển động vững chắc đồng thời cho phép lắp đặt dễ dàng. Việc không có liên kết giúp tránh mất chuyển động và định vị van không chính xác.
Hành động trực tiếp
Tất cả 657 bộ truyền động đều hoạt động trực tiếp. Tác dụng áp suất không khí lên vỏ màng phía trên sẽ buộc thân bộ truyền động đi xuống. Khi áp suất này giảm xuống, lực lò xo đối nghịch sẽ di chuyển cần truyền động lên trên. Nếu áp suất tải không thành công, lò xo sẽ buộc thân lên vị trí hướng lên trên. Điều này cung cấp hành động mở không thành công cho các van đẩy xuống để đóng và hành động đóng không thành công cho các van đẩy xuống để mở.
657—Bộ truyền động tác động trực tiếp được sử dụng trên van thân trượt. Có các kích cỡ từ 30 đến 100. Xem các hình 1, 2, 5 và 6.
657-4—Bộ truyền động 657 có kích thước 70 và 87, được thiết kế với hành trình 102 mm (4-inch).
hành động đảo ngược
Tất cả 667 bộ truyền động đều hoạt động ngược lại. Tác dụng áp suất không khí lên vỏ màng ngăn phía dưới buộc thân bộ truyền động hướng lên trên chống lại lực lò xo đối nghịch. Khi áp suất tải này giảm, lò xo sẽ di chuyển cần truyền động xuống dưới. Nếu áp suất tải không thành công, lò xo sẽ buộc thân cây xuống vị trí cực kỳ hướng xuống. Các bộ truyền động cung cấp hành động đóng không thành công cho các van đẩy xuống để đóng và hành động mở không thành công cho các van đẩy xuống để mở.
667—Một bộ truyền động tác động ngược được sử dụng trên các van thân trượt. Có các kích cỡ từ 30 đến 100 và 76. Xem hình 1, 2 và 7.
667-4—Bộ truyền động 667 có kích thước 70 và 87, được thiết kế với hành trình 102 mm (4-inch).
Phụ kiện
Tất cả 667 bộ truyền động đều hoạt động ngược lại. Tác dụng áp suất không khí lên vỏ màng ngăn phía dưới buộc thân bộ truyền động hướng lên trên chống lại lực lò xo đối nghịch. Khi áp suất tải này giảm, lò xo sẽ di chuyển cần truyền động xuống dưới. Nếu áp suất tải không thành công, lò xo sẽ buộc thân cây xuống vị trí cực kỳ hướng xuống. Các bộ truyền động cung cấp hành động đóng không thành công cho các van đẩy xuống để đóng và hành động mở không thành công cho các van đẩy xuống để mở.
667—Một bộ truyền động tác động ngược được sử dụng trên các van thân trượt. Có các kích cỡ từ 30 đến 100 và 76. Xem hình 1, 2 và 7.
667-4—Bộ truyền động 667 có kích thước 70 và 87, được thiết kế với hành trình 102 mm (4-inch).
Thiết bị truyền động điển hình
Tay quay gắn trên điển hình
Đầu dò điện-khí nén 646 trên Thiết bị truyền động 657
Bộ truyền vị trí 4200 trên Bộ truyền động 667
Bộ định vị van 3582i trên Bộ truyền động 657
