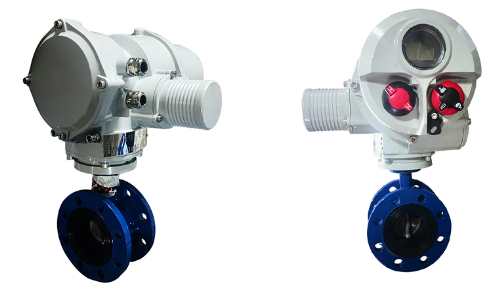

van bướm điện

product-464-353

Tổng quan

Van bướm là loại van sử dụng bộ phận đóng mở dạng đĩa chuyển động qua lại khoảng 90 độ để đóng, mở và điều chỉnh kênh chất lỏng. Van bướm không chỉ có cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ, tiêu thụ vật liệu thấp và kích thước lắp đặt nhỏ mà còn có mô-men xoắn truyền động nhỏ, vận hành dễ dàng và nhanh chóng và cũng có thể có dòng chảy tốt. chức năng điều chỉnh và đặc tính đóng và niêm phong cùng một lúc. Đây là một trong những loại van phát triển nhanh nhất trong thập kỷ qua. Đặc biệt ở các nước công nghiệp phát triển như Hoa Kỳ, Nhật Bản, Đức, Pháp, Ý, van bướm được sử dụng rộng rãi, chủng loại cũng như số lượng ngày càng mở rộng và phát triển theo hướng nhiệt độ cao, áp suất cao, kích thước lớn. đường kính, độ kín cao, tuổi thọ cao, đặc tính điều chỉnh tuyệt vời và một van có nhiều chức năng. Độ tin cậy của nó và các chỉ số hiệu suất khác đã đạt đến mức cao, và nó đã thay thế một phần van chặn, van cổng và van bi. Với sự tiến bộ của công nghệ van bướm, trong thời gian ngắn sắp tới, đặc biệt là trong lĩnh vực sử dụng áp suất trung bình và thấp của các cổng lớn và vừa, van bướm sẽ trở thành dạng van chiếm ưu thế.

tính năng sản phẩm

Hiệu quả chi phí cao

Tuổi thọ chuyển mạch trung bình của van điện và van khí nén là hơn 100,000 lần, được bảo hành 18-tháng

product-280-316

Lợi thế giao hàng

Hàng tồn kho lớn, sản phẩm đạt tiêu chuẩn, thời gian giao hàng trung bình 2 tuần

product-276-311

Ứng dụng tổng quan

· Van bướm lót cao su ở tâm được sử dụng rộng rãi làm thiết bị cắt hoặc điều chỉnh trong đường ống chất lỏng, khí đốt và bán lỏng trong các hệ thống điện, luyện kim, hóa chất, thực phẩm, đô thị và điện, chẳng hạn như xử lý nước, phòng cháy chữa cháy và đường ống đô thị.

Đặc trưng

· Là một bộ phận được sử dụng để thực hiện việc đóng mở và điều khiển dòng chảy của hệ thống đường ống, van bướm đã được sử dụng rộng rãi trong nhiều lĩnh vực như dầu khí, công nghiệp hóa chất, luyện kim, thủy điện, v.v. Trong công nghệ van bướm đã biết, dạng bịt kín chủ yếu sử dụng cấu trúc bịt kín và vật liệu bịt kín là cao su, polytetrafluoroethylene, v.v. Do hạn chế về đặc điểm cấu trúc, nó không phù hợp với các ngành công nghiệp như chịu nhiệt độ cao, chịu áp suất cao, chống ăn mòn và chống mài mòn. Van bướm tương đối tiên tiến là van bướm bịt kín bằng kim loại ba lệch tâm. Thân van và đế van là các bộ phận được kết nối, lớp bề mặt bịt kín của đế van được hàn bằng vật liệu hợp kim chịu nhiệt và chống ăn mòn. Vòng đệm xếp chồng mềm nhiều lớp được cố định trên tấm van. So với van bướm truyền thống, van bướm này có ưu điểm là chịu nhiệt độ cao, vận hành dễ dàng, không ma sát khi đóng mở và độ kín được bù khi mô-men xoắn của cơ cấu truyền động tăng lên khi đóng, giúp cải thiện hiệu suất bịt kín của van bướm và kéo dài tuổi thọ của nó.

product-428-277

Thông số kỹ thuật

· Đường kính danh nghĩa, DN50-DN3000 (2"-120")

· Mức áp suất: PN6-PN16

· Nhiệt độ làm việc: 20 độ -200C ,

· Phương thức kết nối: Mặt bích

Vật liệu chính

· Thân van: thép carbon, thép không gỉ

· Tấm van: sắt dẻo, thép không gỉ, thép song công, thép hợp kim,..

· Đế van: EPDM, NBR, VITON,..

Tổng quan về nguyên tắc

· Van bướm có đặc điểm cấu tạo đơn giản, thể tích điểm nhỏ, trọng lượng nhẹ, tiêu hao vật liệu thấp, kích thước lắp đặt nhỏ, chuyển mạch nhanh, xoay qua lại 90 độ, mômen truyền động nhỏ, v.v.. Nó được sử dụng để cắt, kết nối và điều chỉnh môi trường trong đường ống, có đặc tính kiểm soát chất lỏng tốt và hiệu suất bịt kín. Khi van bướm ở vị trí mở hoàn toàn, độ dày của tấm bướm là lực cản của môi trường chảy qua thân van nên độ sụt áp do van tạo ra rất nhỏ nên có đặc tính kiểm soát dòng chảy tốt. Van bướm có hai loại bịt kín: phớt đàn hồi và phớt kim loại. Đối với van làm kín đàn hồi, vòng đệm có thể được gắn vào thân van hoặc gắn vào ngoại vi của tấm bướm. Van có vòng đệm kim loại thường có tuổi thọ cao hơn van có vòng đệm đàn hồi, nhưng khó đạt được độ kín hoàn toàn. Phớt kim loại có thể thích ứng với nhiệt độ làm việc cao hơn, trong khi phớt đàn hồi có khuyết điểm là bị giới hạn bởi nhiệt độ. Nếu van bướm được yêu cầu sử dụng làm bộ điều khiển dòng chảy, điều chính là chọn chính xác kích thước và loại van. Nguyên lý cấu tạo của van bướm đặc biệt phù hợp để chế tạo các loại van có đường kính lớn. Van bướm không chỉ được sử dụng rộng rãi trong các ngành công nghiệp tổng hợp như dầu khí, khí đốt, công nghiệp hóa chất, xử lý nước mà còn trong hệ thống nước làm mát của các nhà máy nhiệt điện. Van bướm thường được sử dụng bao gồm van bướm kiểu wafer, van bướm kiểu mặt bích và van bướm hàn đối đầu. Van bướm kiểu wafer sử dụng bu lông đinh để nối van giữa hai mặt bích ống; van bướm kiểu mặt bích có mặt bích trên van, hai mặt bích cuối trên van được nối với mặt bích ống bằng bu lông; van bướm hàn đối đầu có cả hai mặt cuối được hàn vào đường ống.

product-413-307

tính năng sản phẩm

1. Van này sử dụng cấu trúc bịt kín mềm với hiệu suất bịt kín đáng tin cậy.

2. Vật liệu phụ bịt kín là cao su, có tuổi thọ cao.

3. Vòng đệm cao su có thể được đặt trên thân van hoặc trên tấm bướm, có thể áp dụng cho các loại vật liệu có đặc tính khác nhau để người dùng lựa chọn.

4. Tấm bướm sử dụng cấu trúc khung có độ bền cao, diện tích dòng chảy lớn và khả năng chống dòng chảy nhỏ.

5. Lớp sơn tổng thể có thể ngăn ngừa rỉ sét một cách hiệu quả và có thể được sử dụng cho các phương tiện khác nhau miễn là thay thế vật liệu bịt kín của ghế van bịt kín.

6. Van này có chức năng bịt kín hai chiều. Nó không bị kiểm soát bởi hướng dòng chảy của môi trường trong quá trình lắp đặt và cũng không bị ảnh hưởng bởi vị trí không gian. Nó có thể được cài đặt theo bất kỳ hướng nào.

7. Van này có cấu trúc độc đáo, vận hành linh hoạt, tiết kiệm nhân công và thuận tiện.

Nó cũng có một số lợi thế:

1. Dễ dàng đóng mở nhanh chóng, tiết kiệm nhân công, sức cản chất lỏng thấp và có thể vận hành thường xuyên.

2. Nó có cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.

3. Nó có thể vận chuyển bùn và sự tích tụ chất lỏng ở miệng ống là tối thiểu.

4. Nó có thể đạt được độ kín tốt dưới áp suất thấp.

5. Nó có hiệu suất điều chỉnh tốt.
