Van bướm wafer
Van bướm wafer điện là loại van bướm thông thường được ưa chuộng cho đường ống. Nó phù hợp cho các ngành công nghiệp như thoát nước, nước thải, thực phẩm, sưởi ấm, khí đốt, tàu thủy, thủy điện, luyện kim, hệ thống năng lượng và dệt may nhẹ với áp suất danh nghĩa Nhỏ hơn hoặc bằng 1,6MPa. Nó đặc biệt thích hợp cho việc bịt kín hai chiều và thân van dễ bị ăn mòn. Nó nhỏ và nhẹ để điều chỉnh dòng chảy và chặn môi trường dòng chảy, thuận tiện cho việc lắp đặt kết nối mặt bích, dễ dàng tháo gỡ và bảo trì, và có thể lắp đặt ở bất kỳ vị trí nào; Cấu trúc đơn giản và nhỏ gọn, mô-men xoắn vận hành thấp, mở nhanh với góc xoay 90 độ; Vòng tròn bên ngoài của tấm bướm có dạng hình cầu, giúp cải thiện hiệu suất bịt kín và kéo dài tuổi thọ của van.
Thông số kỹ thuật
Phân loại
1. Phân loại theo dạng cấu trúc
(1) Van bướm bịt trung tâm
(2) Van than kín lệch tâm đơn
(3) Van bướm kín lệch tâm đôi
(4) Van đệm lệch tâm ba
2. Phân loại theo vật liệu bề mặt bịt kín
(1) Van bướm kín mềm.
1) Cặp niêm phong bao gồm vật liệu mềm phi kim loại đến vật liệu mềm phi kim loại.
2) Cặp niêm phong bao gồm vật liệu kim loại và vật liệu mềm phi kim loại.
(2) Van bướm bịt kín bằng kim loại. Cặp niêm phong bao gồm vật liệu cứng kim loại đến vật liệu cứng kim loại.
3. Phân loại theo hình thức niêm phong
(1) Van bướm bịt kín cưỡng bức
1) Van bướm làm kín đàn hồi. Áp suất riêng bịt kín được tạo ra bởi tấm van đùn ra ghế van khi van đóng và độ đàn hồi của ghế van hoặc tấm van.
2) Van bướm niêm phong mô-men xoắn bên ngoài. Áp suất riêng bịt kín được tạo ra bởi mô-men xoắn tác dụng lên trục van.
(2) Van bướm kín điều áp. Áp suất riêng bịt kín được tạo ra bằng cách nạp các phần tử bịt kín đàn hồi trên đế van hoặc tấm van.
(3) Van bướm niêm phong tự động. Áp suất riêng bịt kín được tự động tạo ra bởi áp suất trung bình.
4. Phân loại theo áp lực công việc
(1) Van bướm chân không. Van bướm có áp suất làm việc thấp hơn áp suất khí quyển của lò phản ứng tiêu chuẩn.
(2) Van bướm áp suất thấp. Van bướm có áp suất danh định PN<1.6MPa.
(3) Van bướm áp suất trung bình. Van bướm có áp suất danh nghĩa PN là 2.5--6.4MPa.
(4) High-pressure butterfly valve. Butterfly valve with nominal pressure PN of 10.0--80.0MPa. (5) Ultra-high pressure butterfly valve. Butterfly valve with nominal pressure PN>100MPa.
5. Phân loại theo nhiệt độ làm việc
(1) High temperature butterfly valve. Butterfly valve with t>450 C
(2) Van bướm nhiệt độ trung bình. 120 C
(3) Van bướm nhiệt độ bình thường. 40C
(4) Van bướm nhiệt độ thấp. 100<>
(5) Van bướm nhiệt độ cực thấp. t<-100 C butterfly valve
6. Phân loại theo phương pháp kết nối (1) Van bướm wafer (2) Van bướm mặt bích (3) Van bướm dạng vấu (4) Van bướm hàn

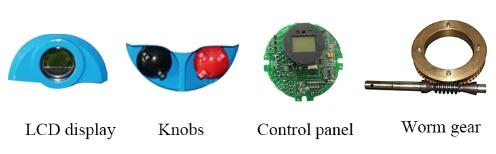

Chi tiết
Hiển thị van
Kích thước
Các ứng dụng
Những sảm phẩm tương tự
Chứng chỉ
