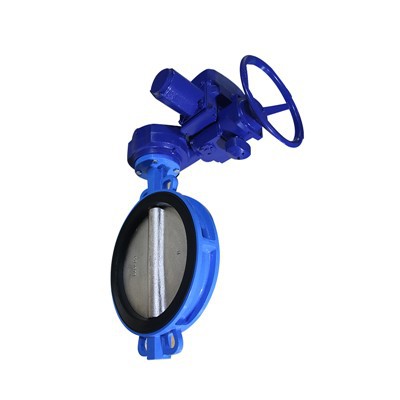

Van bướm mềm wafer

product-492-323

Độ dày của van bướm wafer điện mỏng hơn so với van bướm mặt bích. Hai đầu thân van không có mặt bích, chỉ có một số lỗ bu lông dẫn hướng. Van được kết nối với mặt bích ở đầu ống bằng một bộ bu lông/đai ốc, thường được áp dụng. Thích hợp cho những nơi có không gian hẹp hoặc đường ống bị hạn chế. Ưu điểm là dễ tháo rời hơn, giá thành van thấp hơn và chiếm ít không gian hơn. Tuy nhiên, nhược điểm là nếu một bề mặt bịt kín có vấn đề thì cả hai bề mặt bịt kín phải được tháo rời!

Hiện nay, là một bộ phận được sử dụng để thực hiện điều khiển bật tắt và điều khiển dòng chảy của hệ thống đường ống, van bướm phốt mềm đã được sử dụng rộng rãi trong nhiều lĩnh vực như dầu khí, công nghiệp hóa chất, luyện kim, thủy điện, v.v. Trong van bướm được biết đến công nghệ, hình thức niêm phong của nó chủ yếu áp dụng cấu trúc niêm phong và vật liệu bịt kín là cao su, polytetrafluoroethylene, v.v. Do hạn chế về đặc điểm cấu trúc, nó không phù hợp với các ngành công nghiệp như chịu nhiệt độ cao, chịu áp suất cao, chống ăn mòn, và hao mòn điện trở. Van bướm tương đối tiên tiến là van bướm bịt kín bằng kim loại ba lệch tâm. Thân van và đế van là các bộ phận được kết nối, lớp bề mặt bịt kín của đế van được hàn bằng vật liệu hợp kim chịu nhiệt và chống ăn mòn. Vòng đệm xếp chồng mềm nhiều lớp được cố định trên tấm van. So với van bướm truyền thống, van bướm này có ưu điểm là chịu nhiệt độ cao, vận hành dễ dàng, không ma sát khi đóng mở và độ kín được bù khi mô-men xoắn của cơ cấu truyền động tăng lên khi đóng, giúp cải thiện hiệu suất bịt kín của van bướm và kéo dài tuổi thọ của nó.

product-471-248

Thân van bướm mặt bích điện có mặt bích ở cả hai đầu, được nối với mặt bích đường ống. Hiệu suất bịt kín đáng tin cậy hơn so với van bướm wafer. Nó thường được sử dụng ở những nơi có đường kính lớn hơn hoặc áp suất cao hơn, nhưng chi phí tương đối thấp.

Trước khi lắp đặt van bướm wafer, trước tiên nó phải được đặt phẳng. Hãy nhớ đừng va vào nó theo ý muốn. Sau khi kéo nó đến chiều dài lắp đặt trong quá trình lắp đặt, không được phép thiết kế đường ống tại chỗ nếu không có sự cho phép đặc biệt. Tháo rời van bướm wafer theo ý muốn, đây là điều chúng ta cần biết trước khi lắp đặt. Đồng thời, mọi người cũng cần biết rằng van bướm wafer có thể được lắp đặt ở bất kỳ vị trí nào, nhưng sau khi lắp đặt van bướm wafer, cần phải đặt van bướm dọc theo đường và làm giá đỡ cho bướm wafer van. Sau khi giá đỡ được tạo ra, nó sẽ được sử dụng. Nghiêm cấm tháo giá đỡ trong thời gian này.

Ứng dụng công nghiệp

product-485-420

product-477-446

Nguyên lý cấu trúc của van bướm

Van bướm (còn gọi là van nắp) là loại van điều tiết có đĩa van tròn hoặc đĩa làm bộ phận đóng. Nó chủ yếu bao gồm thân van, thân van, tấm bướm và vòng đệm. Thân van có dạng hình trụ, chiều dài trục ngắn và được tích hợp tấm bướm. Tấm bướm của van bướm được lắp theo hướng đường kính của đường ống. Trong kênh hình trụ của thân van bướm, tấm bướm hình đĩa quay quanh trục và góc quay nằm trong khoảng từ 0 độ đến 90 độ. Khi nó quay 90 độ, van mở hoàn toàn.

product-470-281
