Thiết bị truyền động van điện nhiều vòng quay, được gọi là loại DZW, được áp dụng cho các van cho chuyển động thẳng của đĩa, chẳng hạn như van cổng, van cắt, cổng, van cửa nước, v.v. Sản phẩm này được sử dụng cho việc mở, đóng hoặc điều chỉnh các van. Là một thiết bị truyền động thiết yếu của van để đạt được điều khiển từ xa, điều khiển tập trung và tự điều khiển, nó có đặc điểm là chức năng hoàn chỉnh, hiệu suất đáng tin cậy, hệ thống điều khiển tiên tiến, kích thước nhỏ, trọng lượng nhẹ, dễ sử dụng và bảo trì. chẳng hạn như các ngành công nghiệp điện, luyện kim, dầu khí, hóa chất, sản xuất giấy, xử lý nước thải và các ngành khác.
Đối với thiết bị truyền động điện nhiều lần rẽ, có các loại như loại ngoài trời, loại chống cháy, loại chuyển mạch tích hợp, loại chuyển mạch tích hợp và chống cháy, cũng như loại điều chỉnh tích hợp và chống cháy. Bên cạnh đó, nó có thể được phân loại thành loại mô-men xoắn và loại lực đẩy theo kiểu kết nối.
Hiệu suất của sản phẩm này vẫn phù hợp với Thông số kỹ thuật JB / T 8528-1997 của Bộ truyền động van điện phiên bản cơ bản. Tính năng chống cháy của nó phù hợp với GB3836.1-2010 Khí quyển dễ nổ - Phần 1: Thiết bị - Yêu cầu chung, GB 3836.2-2010 Khí quyển dễ nổ - Phần 2: Bảo vệ thiết bị bằng Vỏ chống cháy “d”, và JB / T8529-1997 Thông số kỹ thuật về nổ -bộ truyền động van điện phiên bản chống lại. Hiệu suất điện của nó tuân theo Thông số kỹ thuật JB / T8529-1997 của Bộ truyền động van điện phiên bản chống cháy nổ và GB / T 24922-2010 Thông số kỹ thuật của Bộ truyền động van điện phiên bản chống cháy nổ. Được kiểm tra bởi Trung tâm Giám sát và Kiểm tra Chất lượng Quốc gia Trung Quốc về Sản phẩm Điện được Bảo vệ Chống cháy nổ (CQST), sản phẩm này được cấp Chứng nhận Phù hợp của Một Dụng cụ cho Khí quyển Dễ nổ. Theo phê duyệt của Tổng cục Giám sát Chất lượng, Kiểm tra và Kiểm dịch của Cộng hòa Nhân dân' Trung Hoa Dân Quốc (AQSIQ), chúng tôi đã xin được giấy phép sản xuất công nghiệp quốc gia.

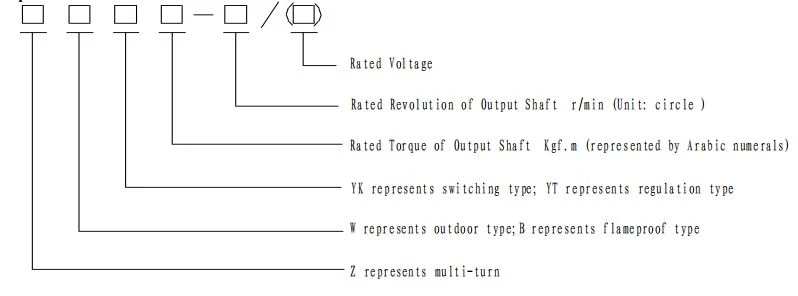

Phương pháp biểu thị số kiểu máy
1. ZW45-24 / (380): có nghĩa là thiết bị truyền động điện là bộ kích hoạt nhiều vòng loại ngoài trời thông thường với mô-men xoắn đầu ra 450N • m (45kgf • m), tốc độ đầu ra 24 vòng / phút và điện áp danh định là AC 380V.
2. ZBYK90-24 / (380): có nghĩa là thiết bị truyền động điện là thiết bị truyền động đa vòng loại tích hợp chống cháy, với mô-men xoắn đầu ra 900N • m (90kgf • m), tốc độ đầu ra 24 vòng / phút và điện áp danh định là AC 380V .
Các thông số kỹ thuật chung của môi trường dịch vụent
1) Điện áp định mức: AC ba pha 380
Đặt hàng đặc biệt: AC220V một pha; ba pha AC415V, 660V
2) Tần số định mức: 50Hz
3) Điện áp điều khiển: Ít hơn AC 220V; DC 60V
4) Nhiệt độ môi trường: -20 ℃ ~ 60 ℃;
5) Độ ẩm Tương đối Trung bình: ít hơn 95 % RH (+25 ℃);
6) Áp suất khí quyển: 80kPa ~ 106kPa;
7) Lớp bảo vệ: IP55, IP65, IP67
8) Khí quyển nguy hiểm nổ BT4;
9) Những nơi không có rung động và chấn động mạnh.
10) Nơi không có khí ăn mòn để làm hỏng kim loại và vật liệu cách điện;
11) Hệ thống làm việc: thời gian ngắn 10 phút (đơn hàng đặc biệt có thể kéo dài 15-60 phút)
Lưu ý: các sản phẩm chống cháy được chia thành dI và dII BT4, sản phẩm trước đây được áp dụng cho bề mặt làm việc không khai thác của tôi; loại thứ hai được sử dụng trong các nhà máy và áp dụng cho môi trường cấp IIA và II B với hỗn hợp khí nổ như Nhóm T1 ~ T4.
Đặc điểm kỹ thuật mô hình và các thông số hiệu suất chính
Kích thước kết nối bên ngoài
Sơ đồ cấu trúc và kích thước kết nối với van
Thành phần cấu trúc
Bộ truyền động điện dòng DZW bao gồm động cơ, bộ giảm tốc, bộ điều khiển mô-men xoắn, bộ điều khiển hành trình, chỉ báo mở cửa, cơ cấu chuyển đổi điều khiển bằng tay và điều khiển bằng công suất, tay quay và bộ phận điện. Loại ngoài trời được làm kín bằng các chốt tròn và các vòng chữ O; loại chống cháy giống như loại ngoài trời trong kết cấu kín. Bên cạnh đó, cấu trúc bề mặt chống cháy được thêm vào bộ truyền động.
1. Động cơ; 2, 3. Bánh răng Spur; 4. Ống lót Worm; 5. Bánh xe giun; 6. Trục đầu ra; 7. Face Gear
8. Thanh răng đột quỵ; 9. Cơ chế Kiểm soát Đột quỵ và Chỉ báo Mở Điều chỉnh; 10. Trục giun; 11. Rãnh trên vòng của giun; 12. Quăng tay quay; 13. Cơ chế điều khiển mô-men xoắn;
14. Nhóm đĩa Spring
Động cơ
Loại thông thường sử dụng động cơ không đồng bộ ba pha dành riêng cho van loại YDF, trong khi loại chống cháy sử dụng động cơ không đồng bộ ba pha dành riêng cho van loại YBDF.
Màn hình thiết bị truyền động
