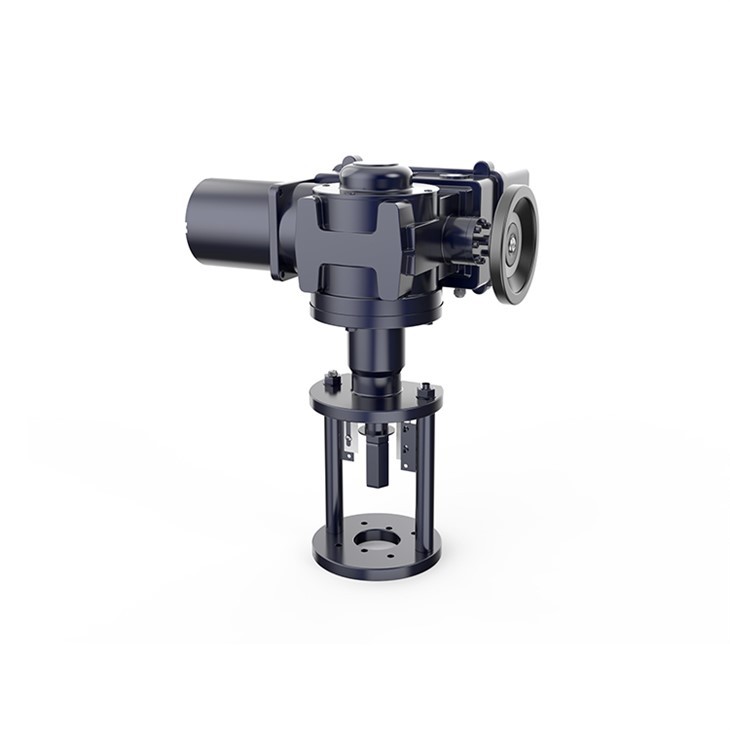

Thiết bị truyền động điện điều chỉnh quay tuyến tính

Thiết bị truyền động điện quay tuyến tính dòng A+Z

Bộ truyền động quay tuyến tính tạo ra lực kéo đẩy và chuyển vị tuyến tính. Chủ yếu được sử dụng cho van điều chỉnh chỗ ngồi đơn và đôi, van tay áo, van cổng, v.v.

Tom lược

Thiết bị quay tuyến tính hoạt động với nhiều loại bộ truyền động đa khối khác nhau để tạo thành bộ truyền động điện quay tuyến tính cho các ứng dụng khác nhau,

chẳng hạn như ST{0}}VE50S, T{2}}VE200S. vân vân.

Để biết chi tiết, vui lòng tham khảo các trang tiếp theo. Khi lựa chọn thông số cho bộ truyền động điện, vui lòng thực hiện theo công thức dưới đây:

Mô-men xoắn của bộ truyền động=lực đẩy vận hành x mômen/lực đẩy

Chu kỳ toàn hành trình=Tối đa. hành trình x chu kỳ/hành trình

Thời gian vận hành=60x chu kỳ/tốc độ bộ truyền động (vòng/phút)

Chức năng đa dạng

1. Bảo vệ quá mô-men xoắn: Bộ truyền động có cơ chế đo bảo vệ quá mô-men xoắn, có thể đo chính xác lực tác động của van. Khi mô-men xoắn tác động vượt quá phạm vi, công tắc quá mô-men xoắn sẽ hoạt động và mạch điều khiển sẽ dừng hoạt động điều hướng và xuất tín hiệu. Khi động cơ dừng, van và bộ truyền động sẽ được bảo vệ.

2. Bảo vệ quá nhiệt động cơ: Bên trong động cơ có rơle nhiệt, động cơ sẽ tự động cắt nguồn điện khi động cơ quá nóng bất thường.

3. Bảo vệ điện: Các kênh đầu vào và đầu ra đều được cách ly về mặt quang học.

4. Bảo vệ giới hạn: Vị trí van được phát hiện bằng chiết áp chính xác và bốn cam điều chỉnh độc lập được lắp trên cơ cấu để điều khiển vị trí giới hạn trên và dưới của bộ truyền động.

5. Bảo vệ tín hiệu tắt: Bộ truyền động điều chỉnh có mạch phát hiện tín hiệu. Nếu đầu vào hoặc đầu ra bị ngắt kết nối, bộ truyền động có thể giữ nguyên trạng thái ban đầu và chạy đến vị trí khẩn cấp đóng hoàn toàn hoặc mở hoàn toàn.

6. Bảo vệ khi tắt nguồn: Bộ truyền động SE tự khóa cơ học và bộ truyền động dừng tại chỗ trong trường hợp mất điện.

7. Vận hành bằng tay: bánh xe: Tay lái dẫn động cung cấp khả năng vận hành thủ công khẩn cấp trong trường hợp mất điện hoặc hỏng bộ truyền động.

8. Chức năng phanh điện: Bộ truyền động điều biến có chức năng phanh điện để ngăn tác động lên van khi quán tính động cơ quá lớn và nâng cao độ chính xác điều khiển.

9. Động cơ quán tính thấp mô-men xoắn cao: Sử dụng động cơ cảm ứng lồng sóc kín một pha hoặc ba pha có mô-men xoắn khởi động cao, quán tính quay thấp và dòng điện khởi động nhỏ.

10. Chỉ báo vị trí: Vị trí cho biết dòng điện đầu ra là 4 ~ 20mADC. Trở kháng đầu ra Nhỏ hơn hoặc bằng 75Ω, dòng điện đầu ra không đổi.

Thông số kỹ thuật chính

1. Tín hiệu đầu ra: 4~20mA Trở kháng 250Ω, tín hiệu đầu ra: 4~20mA Trở kháng Nhỏ hơn hoặc bằng 750Ω

2. Vùng chết (độ nhạy): 0.3~3% có thể điều chỉnh liên tục.

3. Lỗi cơ bản: -+1%:-+1.5%

4. Chênh lệch trả về: Nhỏ hơn hoặc bằng -+1%

5. Đặc tính giảm xóc: không xoay (xoay chu kỳ bằng không)

6. Nguồn điện: một pha;220V (230v)~-+10% 50HZ

ba pha 380V(440V)~-+10% 50HZ

7. Cấp độ bảo vệ: IP67

8. Nhiệt độ môi trường: -20 độ ~70 độ

9. Độ ẩm môi trường: Nhỏ hơn hoặc bằng 95%

10. Tần suất hành động: 600 lần mỗi giờ, hệ thống làm việc 50%

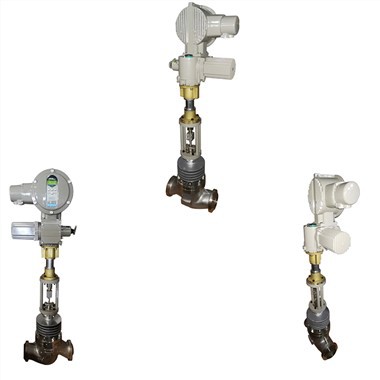

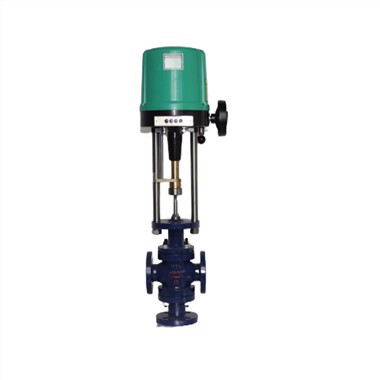

Buổi giới thiệu sản phẩm

Thông số mô hình
