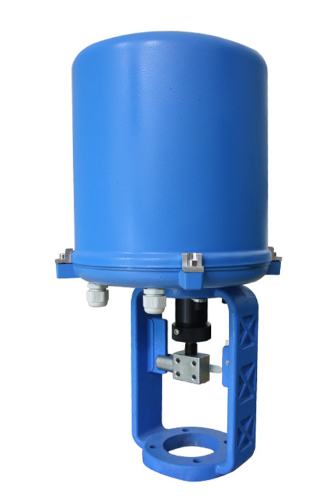

Thiết bị truyền động điện quay tuyến tính
Tổng quan về sản phẩm
Thiết bị truyền động điện tử sê-ri 3810L là loại thiết bị truyền động mới sử dụng nguồn điện một pha 220V AC làm nguồn truyền động, nhận tín hiệu điều khiển (DC4-20mA hoặc DC1-5V) từ bộ điều chỉnh và nhận ra chuyển động tịnh tiến tuyến tính được xác định trước. Khi loạt bộ truyền động này được sử dụng làm bộ truyền động của van điều chỉnh, chúng hầu như có tất cả các loại chức năng chuyển đổi hành động theo yêu cầu của chính van điều chỉnh, cũng như chức năng tín hiệu mở van và chức năng thủ công. Do đó, nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp như sản xuất điện, luyện kim, hóa dầu, công nghiệp nhẹ và bảo vệ môi trường.
Tính năng sản phẩm
●Bộ truyền động được thiết kế với hệ thống servo tích hợp, không cần bộ khuếch đại servo bổ sung, chỉ cần kết nối với tín hiệu DC4-20mA (hoặc DC1-5V) và AC220V một pha nguồn điện để làm việc. Có các đầu đấu dây bên trong, đấu dây cực kỳ đơn giản và tiện lợi. Bộ phận chính của bộ truyền động - bộ điều khiển, sử dụng mạch tích hợp lai tiên tiến nhất, được làm bằng nhựa thông, có dạng hình hộp, khối lượng nhỏ và độ tin cậy cao.
●Phát hiện phản hồi về số lượng vị trí thông qua chiết áp nhựa dẫn điện hiệu suất cao, độ phân giải<0.4, with extremely high life and reliability.
●Chức năng tự chẩn đoán, khi xảy ra sự cố, đèn báo trên bộ điều khiển sẽ phát tín hiệu báo ngay lập tức.
●Sử dụng công tắc quay số trạng thái để đặt tín hiệu tắt, ống ở trạng thái mở hoàn toàn, đóng hoàn toàn hoặc tự khóa.
●Có thể đặt hành động tích cực và tiêu cực bằng công tắc quay số trạng thái.
●Có thể đặt tín hiệu đầu vào thành DC4-20mA hoặc DC1-5V bằng công tắc quay số trạng thái.
●Công nghệ bảo vệ ngừng hoạt động thông minh: Bất kể bộ truyền động bị ngừng hoạt động ở đâu, chức năng bảo vệ ngừng hoạt động bên trong sẽ bảo vệ động cơ trong vòng 4 giây và ngắt nguồn điện của động cơ. Ngay cả khi bộ điều khiển bị xáo trộn mạnh và rơle bên trong bị hỏng và đoản mạch, cơ chế bảo vệ rôto bị khóa bên trong sẽ tắt động cơ trong vòng 4S, do đó động cơ sẽ không bị hỏng.
●Công nghệ giải phóng gian hàng tự động. Theo cài đặt của công tắc DIP của người dùng, khi bộ truyền động bị chặn, nó có thể đảo ngược trong 1 giây để loại bỏ chặn. Nếu vẫn còn tắc tại thời điểm này, bộ điều khiển sẽ thực hiện bảo vệ chặn, báo động và tắt tất cả các đầu ra của động cơ. . Người dùng cũng có thể nhập tín hiệu để làm cho động cơ chạy theo hướng ngược lại để giải phóng bảo vệ bằng tay.
●Phanh điện tử: định vị chính xác và ổn định, giải quyết tình trạng hao mòn và định vị không chính xác của phanh cơ truyền thống. ●Công nghệ đảo ngược chống tức thời thông minh: Trong quá trình vận hành bộ truyền động, thời gian trễ được chèn vào trong quá trình chuyển đổi tiến và lùi, giúp giảm tác động lên van, thiết bị giảm tốc động cơ và bộ truyền động, cải thiện độ tin cậy tổng thể và kéo dài thời gian các dịch vụ cuộc sống.
●Dễ dàng điều chỉnh vị trí 0 làm việc (điểm bắt đầu) và vị trí đầy đủ (điểm kết thúc).
●Trong trường hợp mất điện đột ngột, nó có thể đảm bảo rằng ống chỉ tự khóa.
●Sử dụng truyền động dây đai đồng bộ, giảm tiếng ồn hiệu quả.
●Độ tin cậy cao: Bộ vi điều khiển hiệu suất cao được sử dụng bên trong và độ tin cậy của phần mềm và phần cứng tuân theo các tiêu chuẩn công nghiệp.
Các thông số kỹ thuật chính
Thông số
|
Quyền lực |
AC220V±10 phần trăm 50HZ (có thể cài đặt 380/110V) |
|
Sự tiêu thụ năng lượng |
Loại A: 50W Loại B: 150W Loại C: 220W |
|
Tín hiệu đầu vào |
DC 4-20mA hoặc DC l-5V |
|
tín hiệu đầu ra |
DC 4-20mA (điện trở tải < 500Ω) |
|
kiểm soát độ chính xác |
Lỗi: Nhỏ hơn hoặc bằng 0.8 phần trăm chênh lệch lợi nhuận: Nhỏ hơn hoặc bằng 1 phần trăm vùng chết: Nhỏ hơn hoặc bằng l phần trăm |
|
Thay đổi cơn thịnh nộ của góc làm việc |
Điểm bắt đầu: ±25 phần trăm ; góc: 20 phần trăm - 100 phần trăm |
|
Giá trị ngưỡng phát hiện của tín hiệu ngắt |
Tín hiệu đầu vào Nhỏ hơn hoặc bằng 1mA |
Hệ thống dây điện bên ngoài
|
|
Thiết bị truyền động chung (loại S) |
Thiết bị truyền động chống cháy nổ (loại X) |
|
dây điện |
3 lõi S=1.5mm2 |
3 lõi S=1.5mm2đường kính ngoàiØ9±1 |
|
dây đơn |
4 lõi S=1.5mm2 |
4 lõi S=1.5mm2ODØ11±1 |
|
nhập dây |
2-PF (GI/2") |
Vỏ bảo vệ PF3/4(G3/4") có thể không ổn định |
|
dây tín hiệu |
Để tránh nhiễu, dây tín hiệu phải là dây STP (cặp xoắn được bảo vệ); |
|
Điều kiện môi trường xung quanh
|
Tình trạng |
Thiết bị truyền động chung (loại S) |
Thiết bị truyền động chống cháy nổ (loại X) |
|
nhiệt độ môi trường |
Không có máy sưởi không khí: -10 độ -60 độ |
-10 độ -40 độ
|
|
Máy sưởi không khí: -35 độ - 60 độ |
||
|
độ ẩm tương đối |
Dưới 95 phần trăm |
45 phần trăm -85 phần trăm |
|
Khí ga |
Không có khí ăn mòn |
|
|
Rung động cơ học |
Dưới 1,5g |
|
Bảng thông số kỹ thuật thiết bị truyền động
|
Loại và đặc điểm kỹ thuật |
Lực đẩy đầu ra (N) |
Thời gian hành động (S/909) |
du lịch tối đa |
|
381LSA-08 |
800 |
4.2 |
30 |
|
381LXA-08 |
|||
|
381LSA-20 |
2000 |
2.1 |
|
|
381LXA-20 |
|||
|
381LSB-30 |
3000 |
3.5 |
60 |
|
381LXB-30 |
|||
|
381LSB-50 |
5000 |
1.7 |
|
|
381LXB-50 |
|||
|
381LSC-65 |
6500 |
2.8 |
100 |
|
381LXC-65 |
|||
|
381LSC-99 |
10000 |
2.0 |
|
|
381LXC-99 |
|||
|
381LSC-160 |
16000 |
1.0 |
|
|
381LXC-160 |
|||
|
381LSD-250 |
25000 |
0.5 |
200 |
|
381LSD-400 |
40000 |
||
|
381LSD-600 |
60000 |
Sản phẩm Linh kiện
1. Bộ điều khiển: chấp nhận tín hiệu DC4~20mA hoặc DC1~5V từ bộ điều chỉnh và điều khiển bộ truyền động hoạt động theo chế độ định sẵn.
2. Cơ cấu truyền động: Biến chuyển động quay của động cơ thành chuyển động tịnh tiến tịnh tiến của trục đầu ra công suất để thực hiện các chức năng chuyển đổi và điều chỉnh của van điều chỉnh.
3. Cơ chế phát hiện mở: Phản hồi chuyển động tuyến tính của trục đầu ra (độ mở của ống chỉ) tới chiết áp thông qua giá đỡ và bánh răng, chiết áp chuyển đổi tín hiệu đó thành tín hiệu điện rồi đưa trở lại bộ điều khiển. Khi đầu vào từ bộ điều chỉnh Khi sự khác biệt giữa tín hiệu và tín hiệu mở của ống chỉ bằng không, động cơ sẽ ngừng hoạt động.
4. Cơ chế kết nối: kết nối bộ truyền động và van điều khiển thông qua giá đỡ, đồng thời kết nối trục đầu ra của bộ truyền động với thân van bằng đai ốc tách. Có một con trỏ trên đai ốc tách và một thang đo trên giá đỡ, có thể cho biết độ dịch chuyển của trục (hoặc thân) đầu ra. 5. Cơ chế thủ công: Bộ truyền động này cũng được thiết kế với cơ chế thủ công. Trong trường hợp mất điện, các chức năng mở, đóng và điều chỉnh của van điều chỉnh có thể được hoàn thành bằng thao tác thủ công theo yêu cầu.
Cài đặt
1. Vì hệ thống dây điện, điều chỉnh, kiểm tra và bảo trì bộ truyền động cần phải tháo tấm chắn, nên để lại một khoảng trống nhất định trên đỉnh của bộ truyền động trong quá trình lắp đặt.
2. Vị trí lắp đặt của bộ truyền động phải được lắp đặt theo chiều dọc càng xa càng tốt, tránh lắp đặt hướng xuống dưới sẽ gây khó khăn cho việc kiểm tra và bảo trì.
3. Sau khi bộ truyền động được kết nối với van điều chỉnh thông qua giá đỡ, khi kết nối trục đầu ra và thân van với đai ốc chia, phải có khoảng cách 3 ~ 10 mm giữa đầu dưới của trục đầu ra và đầu trên của thân van (xem Hình 6).
4. Để tránh nước xâm nhập vào lỗ mở dây dẫn trong quá trình đi dây bên ngoài, nên tránh thi công vào những ngày mưa. Sau khi nối dây, điều chỉnh, kiểm tra và bảo trì, nắp bảo vệ phải được buộc chặt.
5. Việc lắp đặt thiết bị truyền động chống cháy nổ phải tuân thủ nghiêm ngặt các quy định của "Quy định an toàn cho những nơi nguy hiểm của Cộng hòa Nhân dân Trung Hoa". a) Nối đất bên trong và bên ngoài phải chắc chắn và đáng tin cậy. b) Trong quá trình kiểm tra và bảo trì, trước tiên phải cắt nguồn điện và sau đó mở tấm chắn. c) Khoảng cách đường rò và khe hở điện của các đầu nối nguồn phải lớn hơn 8 mm. d) Thường xuyên kiểm tra xem vòng đệm có bị lão hóa và hết hiệu lực không. Nếu nó bị lão hóa và hỏng hóc, hãy thay thế vòng đệm cùng thông số kỹ thuật kịp thời e) Vỏ của sản phẩm phải được giữ sạch sẽ và nhiệt độ bề mặt của nó không được vượt quá 130C.
điều chỉnh
Bất kể bộ truyền động được vận chuyển dưới dạng một máy đơn lẻ hay được lắp ráp trên một van điều khiển, nó đã được điều chỉnh trước khi xuất xưởng. Tuy nhiên, do rung động và tác động nghiêm trọng có thể xảy ra trong quá trình vận chuyển và lắp đặt, cần phải xác nhận xem hoạt động của nó có chính xác hay không trước khi vận hành. Chính xác, nếu có sai lệch hoặc không đạt yêu cầu hiện hành cần hiệu chỉnh lại theo các bước sau
hệ thống dây điện
☆ Nới lỏng các chốt cố định nắp và tháo nắp theo chiều dọc hướng lên trên.
☆ Kết nối giữa dây bên ngoài và các đầu nối dây trên bộ điều khiển phải tuân theo các yêu cầu của sơ đồ nối dây ở mặt bên của bộ điều khiển.
☆ Cài đặt công tắc trạng thái: Có công tắc quay số 6-trên bộ điều khiển;
☆ Trạng thái hành động tích cực và tiêu cực được thiết lập bởi công tắc 1 và 2;
☆ Trạng thái hoạt động của tín hiệu tắt được thiết lập bởi công tắc 3 và 4: Khi công tắc 3 BẬT và 4 TẮT, khi tín hiệu ngắt được phát hiện, bộ truyền động sẽ chạy đến vị trí mở hoàn toàn; Khi công tắc 3 TẮT và 4 BẬT, khi tín hiệu ngắt được phát hiện, bộ truyền động sẽ chạy đến vị trí đóng hoàn toàn; Khi công tắc 3 BẬT và 4 BẬT hoặc 3 TẮT và 4 TẮT, khi tín hiệu ngắt được phát hiện, bộ truyền động vẫn ở vị trí hiện tại mà không hoạt động.
☆ Hành động bảo vệ chặn được đặt bằng công tắc 5
☆ Trạng thái tín hiệu đầu vào được thiết lập bằng công tắc 6 Cài đặt trạng thái tín hiệu đầu vào:
①Khi tín hiệu đầu vào là DC4-20mA, vặn công tắc 6 sang phải để BẬT.
② Khi tín hiệu đầu vào là DC1-5V, vặn công tắc 6 sang trái để TẮT.
☆ Cài đặt hành động bảo vệ gian hàng
① Bật công tắc DIP 5 sang vị trí BẬT và khi xảy ra hiện tượng dừng, bộ truyền động sẽ chạy theo hướng ngược lại một lần để tự động giải phóng trạng thái dừng.
②Nhúng công tắc mã 5 sang TẮT. Khi xảy ra sự cố, nguồn động cơ sẽ bị tắt trực tiếp và báo động sẽ chuyển sang trạng thái bảo vệ.
☆ Cài đặt hành động tín hiệu ngắt:
① "Trạng thái mở hoàn toàn": Xoay công tắc 3 sang phải sang BẬT và chuyển công tắc 4 sang trái sang TẮT. Tại thời điểm này, khi tín hiệu đầu vào bị ngắt, trục đầu ra của bộ truyền động quay ngược chiều kim đồng hồ cho đến khi công tắc giới hạn hoạt động và ống chỉ ở vị trí "Mở hoàn toàn".
②"Trạng thái đóng hoàn toàn": Xoay công tắc 4 sang phải sang BẬT và chuyển công tắc 3 sang trái sang TẮT. Tại thời điểm này, khi tín hiệu đầu vào bị ngắt, trục đầu ra của bộ truyền động sẽ quay theo chiều kim đồng hồ cho đến khi công tắc giới hạn hoạt động và ống chỉ ở vị trí "Tắt hoàn toàn".
③ "Trạng thái giữ": Xoay công tắc 3 và 4 sang trái thành TẮT, tại thời điểm này, khi tín hiệu đầu vào bị ngắt, trục đầu ra của bộ truyền động ngừng quay và ống chỉ vẫn ở vị trí hiện tại.
☆ Cài đặt hành động tiến và lùi
①"Trạng thái hoạt động tích cực": Xoay công tắc 1 sang phải để BẬT, xoay công tắc 2 sang trái để TẮT, tại thời điểm này, khi tín hiệu đầu vào tăng lên, trục đầu ra quay theo chiều kim đồng hồ (đóng ống cuộn); khi tín hiệu đầu vào giảm Nhỏ, trục đầu ra quay ngược chiều kim đồng hồ (mở ống chỉ).
②"Trạng thái hành động đảo ngược": Xoay công tắc 1 sang trái để TẮT, xoay công tắc 2 sang phải để BẬT, tại thời điểm này, khi tín hiệu đầu vào tăng lên, trục đầu ra quay ngược chiều kim đồng hồ (mở ống chỉ); khi tín hiệu đầu vào giảm Nhỏ, trục đầu ra quay theo chiều kim đồng hồ (đóng ống chỉ).
