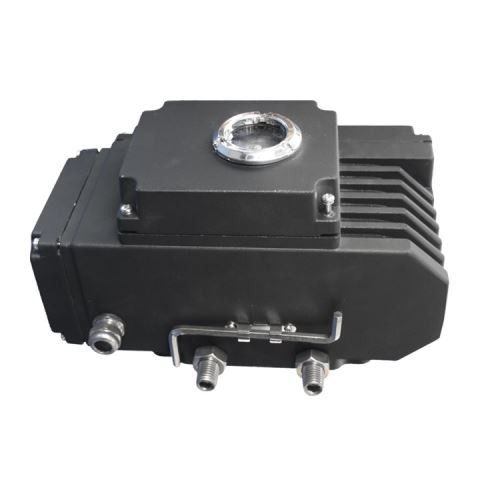

Thiết bị truyền động điện thông minh SD
Thiết bị truyền động điện thông minh không xâm nhập SD là bộ phận thực thi trong thiết bị tự động hóa công nghiệp, nó nhận tín hiệu điều khiển, PLC, DCS từ máy tính, như hoàn thành điều chỉnh tự động, không thể thiếu đối với hệ thống điều khiển tự động cho thiết bị chính. Nó được sử dụng rộng rãi trong nhà máy điện, luyện kim, dầu khí, mỏ hóa chất, công nghiệp nhẹ, dược phẩm, năng lượng khí đốt, vật liệu xây dựng, giao thông vận tải và tàu điện ngầm thành phố, cấp nước, xử lý nước thải và các ngành công nghiệp khác.
Thông số kỹ thuật chính của thiết bị truyền động điện SD
Tín hiệu đầu vào:4-20trở kháng mA 250 Ω 0-10trở kháng mA 200 Ω
Vùng chết (độ nhạy):0.3-3% Kênh đầu vào có thể điều chỉnh liên tục: một kênh đầu vào dòng điện tương tự, một bộ kênh âm lượng chuyển đổi.
Kênh đầu ra:4-20trở kháng mA DC > 50 Ω. Kênh đầu vào được cách ly với kênh đầu ra.
Mô-men xoắn đầu ra và hành trình.
Quay tuyến tính: 2000N-25000N hành trình 10/16/25/40/100mm
Quay một phần tư: 100-40000Nm di chuyển 90 độ
Nhiều lượt: 40-400Nm hành trình 1-50 vòng tròn
Lỗi cơ bản:±1%;±1.5%
Chênh lệch trả về: Nhỏ hơn hoặc bằng ±1%
Đặc tính giảm xóc: Không dao động (dao động chu kỳ 0)
Cấp độ bảo vệ: IP67
Môi trường hoạt động:
1. nhiệt độ: -28--+70
2. độ ẩm: Nhỏ hơn hoặc bằng 95%
3.rung lắc: tần số 10-100Hz thứ mười, 0,5 lần gia tốc trọng trường
4. tác động:<5g
5. áp suất khí quyển:72.5-106KPa
Không được sử dụng môi trường khí không ăn mòn trong không khí xung quanh ở những nơi dễ cháy nổ.
(Bạn có thể tìm thấy các sản phẩm chống cháy nổ trong mẫu sản phẩm chống cháy nổ của công ty tôi.)
điện áp và nguồn điện 220V--±10%50Hz
Một pha:220V--±10%50Hz 380V--±10%50Hz
Ba pha: 380V--±10%50Hz
* Điện áp, tần số đặc biệt cần được tùy chỉnh trước.
Kiểm soát giao diện Fieldbus
PROFIBUS
PROFIBUS DP hiện có sẵn trên toàn thế giới. Nó cung cấp tính khả dụng đặc biệt của thiết bị thông qua các cơ chế bảo mật đã được chứng minh và trao đổi dữ liệu tốc độ cao hiệu quả, đảm bảo liên lạc nhanh chóng.
Dòng SD hỗ trợ các chức năng PROFIBUS DP sau:
Các chức năng cơ bản DP-VO
Cấp độ chức năng DP-V1
Chức năng cấp độ DP-V2
Chức năng cấp độ DP-V2
hỗ trợ dấu thời gian và dự phòng nô lệ theo hồ sơ RedCom.
Modbus RTU
Modbus RTU là một giao thức fieldbus tương đối đơn giản để liên lạc đơn giản giữa trạm điều khiển chính và thiết bị phụ (bộ truyền động, cảm biến).
Bộ truyền động SIPOS hỗ trợ phiên bản RTU.
Tất cả việc truy cập và gán dữ liệu quy trình của tất cả các tham số bộ truyền động đều được hỗ trợ bởi kết nối phụ Modbus RTU trong SIPOS SEVEN.
Ngoài ra, thông tin thiết bị truyền động có thể được đọc.
Điểm chung với PROFIBUS, kết nối vật lý được thực hiện thông qua RS{0}} hoặc cáp quang.
HART
HART (Bộ chuyển đổi từ xa có thể định địa chỉ đường cao tốc) là một giao thức mở để trao đổi dữ liệu hai chiều giữa hệ thống điều khiển và thiết bị hiện trường, cho phép giao tiếp analog và kỹ thuật số cùng một lúc.
HART luôn yêu cầu tín hiệu dòng điện tương tự 4-20 mA để trao đổi dữ liệu. Tần số cao hơn, tín hiệu HART kỹ thuật số được chồng lên bằng modem FSK (khóa dịch chuyển tần số).
ModbusTCP/IP T
Tương tự như chức năng như Modbus RTU.
Kết nối vật lý được thực hiện thông qua đầu nối M12 bên ngoài trong vật lý Ethernet.
Tích hợp hệ thống điều khiển
Mặc dù tính khả dụng của bộ điều khiển là yêu cầu cơ bản nhưng việc tích hợp hệ thống điều khiển dễ dàng cũng phải được đảm bảo. Các thông số và định dạng dữ liệu cụ thể phải có sẵn và được tích hợp đầy đủ trong các bộ điều khiển và thiết bị điều khiển quá trình.
Giao tiếp Fieldbus với điều khiển INTELLI+
Bus trường, hiện diện trong một số lượng lớn các cài đặt, được sử dụng ngày càng nhiều để truyền đạt thông tin và các lệnh với nhiều bộ truyền động và các thiết bị được nối nối tiếp trên một dây duy nhất.
Do đó, số lượng thông tin có sẵn từ mỗi bộ truyền động sẽ được nhân lên để giảm tổng chi phí đi dây trên trang web. Bộ truyền động FRY có thể được kết nối với hầu hết các bus trường tiêu chuẩn hiện có trên thị trường:
●PROFIBUS DP
● LĨNH VỰC NỀN TẢNG
●MODBUS RTU
●HART
● Fieldbus khác trên quỷ.
Để bảo mật hơn, fieldbus dự phòng đảm bảo hoạt động liên tục, ngay cả trong trường hợp tuyến xe buýt bị gián đoạn. Thật vậy, tất cả các thành phần của tuyến xe buýt (bộ điều khiển xe buýt, đường dây, giao diện bộ truyền động) đều tăng gấp đôi.
Hệ thống mở và độc quyền:.
Hai khái niệm vật lý về quặng fieldbus có sẵn từ các nhà cung cấp khác nhau.
Hệ thống thu thập độc quyền:
Đây là công nghệ được nhà sản xuất thiết bị thiết kế cho nhu cầu riêng của mình. Một hệ thống độc quyền luôn bao gồm các bộ truyền động với giao diện bus cụ thể, nhưng bộ điều khiển bus cũng được đặt ở đầu cuối đường dây. Chỉ những sản phẩm do nhà sản xuất bộ điều khiển xe buýt đề xuất mới được lắp đặt trên xe buýt.
Phương pháp chuẩn bị mô hình
Lưu ý: 1. Bộ truyền động điện theo yêu cầu của công nghệ đặc biệt cần viết rõ ràng, cụ thể theo trình tự.
2.Khi model A+RA300/K30HGP là A+RS, mô-men xoắn làm việc là 1000Nm, nguồn điện một pha, toàn bộ thời gian di chuyển là 30 giây và lắp đặt tấm đế với bộ điều chế tỷ lệ tích hợp với hoạt động cục bộ.
Thông số đặc điểm kỹ thuật quý

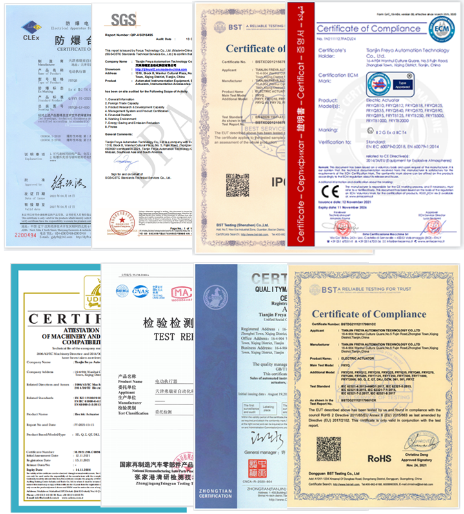

Chứng nhận
