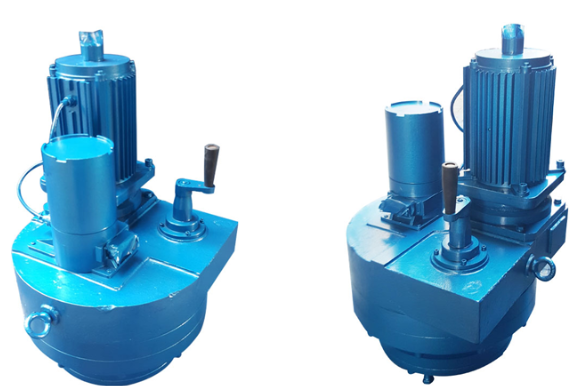

Bộ truyền động điện DKJ, một bộ phận thực thi trong thiết bị kết hợp đơn vị điện tử loại DDZ, chấp nhận tín hiệu từ bộ phận điều chỉnh (hoặc máy tính) và tự động điều khiển bộ truyền động để hoàn thành
điều hòa các nhiệm vụ. Nó được ứng dụng rộng rãi cho các nhà máy điện hóa chất, dầu khí, luyện kim, vật liệu xây dựng, cung cấp nhiệt, xử lý nước và các ngành công nghiệp khác.
Bộ truyền động điện loại DKJ với các Bộ điều khiển điện khác nhau có thể đạt được khả năng chuyển đổi "Thủ công-Tự động của hệ thống điều chỉnh để vận hành thủ công từ xa trên đối tượng được điều chỉnh một cách kịp thời.
Tất cả các bộ truyền định vị cơ cấu chấp hành do công ty chúng tôi sản xuất đều áp dụng các gói cảm quan mới nhất được tham chiếu đến các mạch mới nhất của công ty nước ngoài.
Thông số cần thiết
DKJ,SKJ,ZKJ là chữ viết tắt của góc quay thể hiện các tính năng điều khiển khác nhau và các chế độ cài đặt kết hợp với các chữ cái sau | |
1 | Loại M có nghĩa là kích hoạt mô-đun bật-tắt |
2 | Loại D,Loại DY-JT có nghĩa là hoạt động mô-đun điện tử (điều chỉnh) |
3 | Loại Z có nghĩa là kích hoạt gắn kết trực tiếp; loại ZM có nghĩa là gắn kết trực tiếp trên-off; Loại ZD có nghĩa là điện tử gắn trực tiếp |
4 | Loại B có nghĩa là thiết bị chống cháy nổ; loại BM có nghĩa là chống cháy nổ tự động; Loại BD có nghĩa là chống cháy nổ điện tử |
5 | Loại F có nghĩa là kích hoạt mô-đun điện tử (điều chỉnh) |
6 | Loại Y có nghĩa là kích hoạt mô-đun (điều chỉnh) điện tử |
7 | Loại EX có nghĩa là chống cháy nổ hoặc điều chỉnh màn hình kỹ thuật số |
8 | Loại CX nghĩa là tín hiệu phản hồi DC 4-20 mA với công tắc hành trình giới hạn điện |
9 | Công ty chúng tôi có thể tùy chỉnh theo yêu cầu của khách hàng |
Các thông số kỹ thuật chính
1. Tín hiệu đầu vào: Nhập m 4-20 mA DC
2. kênh đầu vào: 3
3. trở kháng kênh đầu vào: Loại II 250Ω
4. mô-men xoắn đầu ra: Xem bảng trên
5.Tổng thời gian di chuyển: Xem bảng trên
6. Tín hiệu đầu ra: 4-20 mA Dc, công suất khi tải Nhỏ hơn hoặc bằng 750Ω
7. giới hạn của lỗi cơ bản: ± 2,5 phần trăm
8. Vùng chết: 0. 5 phần trăm -1. 5 phần trăm có thể điều chỉnh
9. Đặc tính giảm chấn: Nhỏ hơn hoặc bằng 3 nửa chu kỳ
10. Chênh lệch lợi nhuận: Nhỏ hơn hoặc bằng 1,5 phần trăm
11. Điện áp cung cấp điện: 220V (± 10 phần trăm, ± 15 phần trăm) Tần số 50Hz
12. Nhiệt độ môi trường dịch vụ: Bộ truyền động: -10 ~ cộng với 55 độ hoặc -25 ~ cộng với 7 0 độ; bộ khuếch đại. 0 ~ cộng 50 độ
13. Độ ẩm tương đối của môi trường dịch vụ: Bộ truyền động:
Ít hơn hoặc bằng 85 phần trăm (không có chất ăn mòn trong không khí xung quanh)
Tùy chỉnh gắn trực tiếp
.
Màu sắc có thể được tùy chỉnh
Ứng dụng Trực tiếp
100% thay thế thiết bị truyền động điện trường:
Cùng một mô hình
Hình thức giống nhau
Cùng màu
Cấu trúc bên trong giống nhau
Kích thước cài đặt giống nhau
Giá cả cạnh tranh hơn
Dịch vụ tôt hơn
Thông số kỹ thuật và mô hình
Bộ truyền động điện loại bật-tắt DKJ-M
Loại hình | DKJ -201 M 2100M | DKJ -310 M 3100M | DKJ -410 M 4100M | DKJ -510 M 5100M |
Mô-men xoắn đầu ra (Nm) | 100 | 250 | 600 | 1600 |
Thời gian (S) | 25 | |||
Trọng lượng (Kg) | 30 | 45 | 75 | 125 |
Loại hình | DKJ- | DKJ -610 M 6100M | DKJ -710 M 7100M | DKJ -810 M 8100M |
Mô-men xoắn đầu ra (Nm) | 2500 | 4000 | 6000 | 10000 |
Thời gian (S) | 40 | 60 | 60 | 100 |
Trọng lượng (Kg) | 130 | 175 | 230 | |
Tất cả các mẫu sau đây của bộ truyền động điện tử rẽ phần tư DKJ-D (DY-J) được thể hiện bằng DY-J
Loại hình | DY-J21 | DY-J31 | DY-J41 | DY-J51 | DY-J61A | DY-J61 | DY-J71 | DY-J81 |
Mô-men xoắn (Nm) | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Thời gian (S) | 25 | 40 | 60 | 90 | 90 | |||
Thiết bị truyền động điện loại chống cháy nổ DKJ-B
Loại hình | DKJ -210 M 2100M | DKJ -310 M 3100M | DKJ -410 M 4100M | DKJ -510 M 5100M | DKJ -610 M 6100M | DKJ -610 M 6100M | DKJ -710 M 7100M | DKJ -810 M 8100M |
Mô-men xoắn đầu ra Nm | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Động cơ
Theo kết quả so sánh, công suất được khuếch đại để kiểm soát xem động cơ có chạy hay không và hướng chạy.
Quay tay
Bất kể điều khiển từ xa có được tháo ra hay không, nó có thể được chuyển sang trạng thái bằng tay một cách an toàn và có thể lắc tay quay cục bộ.
Bộ điều khiển
Ở chế độ đầu vào tương tự, bộ điều khiển loại D (chẳng hạn như DFD -1002) có thể được kết nối để thực hiện thao tác chuyển đổi thủ công-tự động. Các đầu cuối 3-4 (tức là SI) là các lệnh chuyển đổi chế độ đầu vào. Khi ngắt kết nối SI, đầu vào tương tự được chấp nhận. Hoạt động nhập số lượng; khi S1 đóng, nó chấp nhận số lượng chuyển đổi bằng tay.
Đóng hàng và gửi hàng
Tiêu chuẩn đóng gói cho thiết bị truyền động điện: đóng gói bằng gỗ
