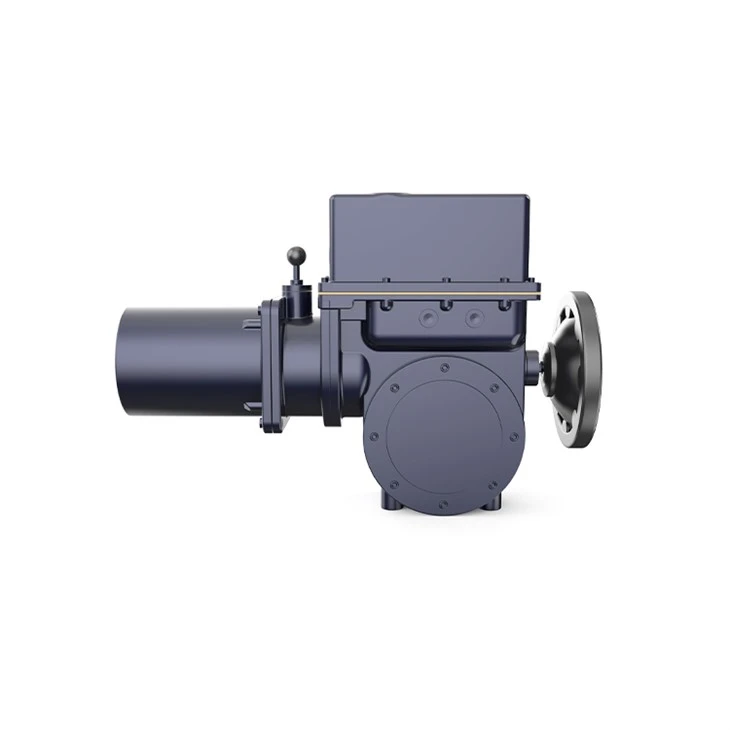

Thiết bị truyền động điện thông minh không xâm lấn SD
Phân loại sản phẩm
1. Tích hợp thông minh các thiết bị truyền động điện Thiết bị truyền động điện gắn trên tấm chân Thiết bị truyền động điện gắn trực tiếp
2. Tích hợp thông minh tuyến tính của bộ truyền động điện
3. Tích hợp thông minh đa vòng của thiết bị truyền động điện
Thiết bị truyền động điện thông minh không xâm nhập SD là bộ phận thực thi trong thiết bị tự động hóa công nghiệp, nó nhận tín hiệu điều khiển, PLC, DCS từ máy tính, như hoàn thành điều chỉnh tự động, không thể thiếu đối với hệ thống điều khiển tự động cho thiết bị chính. Nó được sử dụng rộng rãi trong nhà máy điện, luyện kim, dầu khí, mỏ hóa chất, công nghiệp nhẹ, dược phẩm, năng lượng khí đốt, vật liệu xây dựng, giao thông vận tải và tàu điện ngầm thành phố, cấp nước, xử lý nước thải và các ngành công nghiệp khác.
Còn được gọi là một phần của bộ truyền động nhận lại, phạm vi quay chung là 0-90 độ, mô-men xoắn đầu ra tính bằng Nm. Chủ yếu được sử dụng cho: van bướm, van bi, van loại màn trập, van điều tiết, vách ngăn và van cắm.
Thiết bị truyền động điện được phân loại theo tính năng điều khiển.
1. Tích hợp điều chế thiết bị truyền động điện. Tín hiệu điều khiển tương tự có thể được nhận 4-20ma, 0-10ma, 1-5v, v.v. Góc đầu ra tỷ lệ thuận với tín hiệu tương tự đầu vào và bản thân bộ truyền động là vòng kín và nhận ra tự động điều chỉnh.
2. Bộ truyền động chuyển mạch tích hợp. Công tắc nhận tín hiệu. Bao gồm loại điều khiển từ xa và loại công tắc.
3. Bộ truyền động tuyến tính. Nó có thể được chia thành modbus, profibus, v.v.
Kích thước cài đặt có thể tùy chỉnh
Tấm chân gắn
Kích thước tấm chân có thể được tùy chỉnh
Gắn trực tiếp
Loại điều khiển có thể được tùy chỉnh
Tích hợp thiết bị truyền động điện điều chế tỷ lệ
Bộ truyền động điện có thể nhận tín hiệu điều khiển tương tự DC{0}}ma từ máy tính, bộ điều chỉnh, hệ thống DCS, v.v. Góc quay (hoặc dịch chuyển) của trục đầu ra tỷ lệ với tín hiệu đầu vào.Do đó bộ truyền động hoàn thành nhiệm vụ điều chỉnh của nó một cách tự động.
Thiết bị truyền động điện điều khiển từ xa
Nó nhận tín hiệu bật tắt hoặc tín hiệu rơle, cho phép trục đầu ra dừng ở bất kỳ vị trí nào. Trong khi đó xuất ra tín hiệu phản hồi 4-20ma Dc.
Loại ON-OFF hoặc loại hai vị trí
Nó nhận tín hiệu bật-tắt và trục đầu ra chỉ có thể dừng ở vị trí mở hoàn toàn hoặc đóng hoàn toàn và báo động đầu ra.
Thông số kỹ thuật chính của thiết bị truyền động điện SD
Tín hiệu đầu vào:4-20trở kháng mA 250 Ω 0-10trở kháng mA 200 Ω
Vùng chết (độ nhạy):0.3-3% Kênh đầu vào có thể điều chỉnh liên tục: một kênh đầu vào dòng điện tương tự, một bộ kênh âm lượng chuyển đổi.
Kênh đầu ra:4-20trở kháng mA DC > 50 Ω. Kênh đầu vào được cách ly với kênh đầu ra.
Mô-men xoắn đầu ra và hành trình.
Quay tuyến tính: 2000N-25000N hành trình 10/16/25/40/100mm
Quay một phần tư: 100-40000Nm di chuyển 90 độ
Nhiều lượt: 40-400Nm hành trình 1-50 vòng tròn
Lỗi cơ bản:±1%;±1.5%
Chênh lệch trả về: Nhỏ hơn hoặc bằng ±1%
Đặc tính giảm xóc: Không dao động (dao động chu kỳ 0)
Cấp độ bảo vệ: IP67
Môi trường hoạt động:
1. nhiệt độ: -28--+70
2. độ ẩm: Nhỏ hơn hoặc bằng 95%
3.rung lắc: tần số 10-100Hz thứ mười, 0,5 lần gia tốc trọng trường
4. tác động:<5g
5. áp suất khí quyển:72.5-106KPa
Không được sử dụng môi trường khí không ăn mòn trong không khí xung quanh ở những nơi dễ cháy nổ.
(Bạn có thể tìm thấy các sản phẩm chống cháy nổ trong mẫu sản phẩm chống cháy nổ của công ty tôi.)
điện áp và nguồn điện 220V--±10%50Hz
Một pha:220V--±10%50Hz 380V--±10%50Hz
Ba pha: 380V--±10%50Hz
* Điện áp, tần số đặc biệt cần được tùy chỉnh trước.
Phương pháp chuẩn bị mô hình
Lưu ý: 1. Bộ truyền động điện theo yêu cầu của công nghệ đặc biệt cần viết rõ ràng, cụ thể theo trình tự.
2.Khi model A+RA300/K30HGP là A+RS, mô-men xoắn làm việc là 1000Nm, nguồn điện một pha, toàn bộ thời gian di chuyển là 30 giây và lắp đặt tấm đế với bộ điều chế tỷ lệ tích hợp với hoạt động cục bộ.
Thông số đặc điểm kỹ thuật quý
