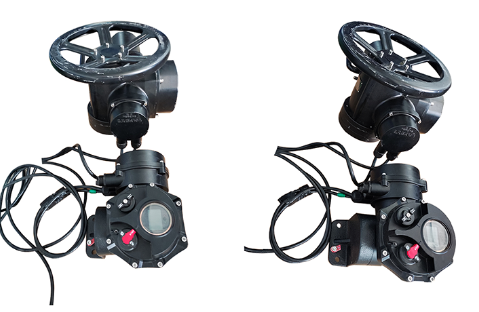

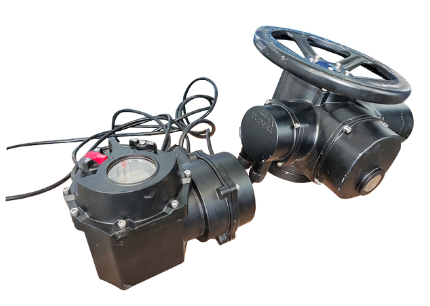

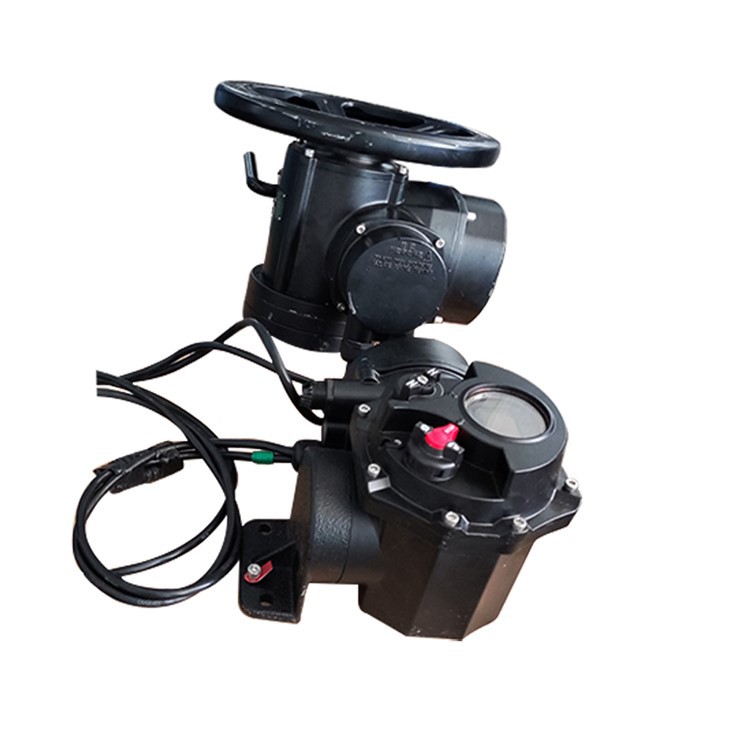

Thiết bị truyền động điện chia
Thiết bị truyền động điện phân chia thông minh, được gọi là thiết bị truyền động điện loại Z, là thiết bị truyền động để điều khiển mở, đóng hoặc điều chỉnh van. Lắp đặt điện loại Z thích hợp cho van cổng, van cầu, van màng, van pít tông, van tiết lưu, cổng nước, v.v. Nó có thể được sử dụng cho van gốc tăng và van gốc giấu. Dòng thiết bị điện này có đặc điểm đầy đủ chức năng, hiệu suất đáng tin cậy, hệ thống điều khiển tiên tiến, kích thước nhỏ, trọng lượng nhẹ, dễ sử dụng và bảo trì. Van có thể được điều khiển từ xa, tập trung và tự động.
So với các bộ truyền động truyền thống, bộ truyền động kiểu tách rời này không có thay đổi nào về kích thước lắp đặt cũng như hệ thống dây điện của nó và có khả năng thay thế cao; bằng cách điều chỉnh chiết áp "không" và "đầy", nó có thể tạo ra tín hiệu DC 4-20mA. Sự khác biệt là bộ truyền vị trí được gửi đến bảng định vị để xử lý bằng cáp kết nối phân chia đặc biệt.
Bộ truyền động và bộ điều khiển được kết nối riêng thông qua cáp kết nối đặc biệt. Vì cấp độ bảo vệ của cáp kết nối là IP67 nên nó giải quyết hiệu quả vấn đề bịt kín sau khi tách kết nối. Hai đầu của cáp kết nối được cố định bằng các đầu cắm plug-in, dễ dàng tháo rời và lắp ráp. .
Bộ phận điều khiển cách xa nơi làm việc, không bị suy giảm tín hiệu trong phạm vi 100m tính từ cáp kết nối chuyên dụng nên có thể hoạt động bình thường.
Do hầu hết các bộ phận được tích hợp vào bộ điều khiển và bộ phận điều khiển được lắp đặt ở vị trí có điều kiện môi trường tương đối tốt nên độ tin cậy hoạt động của các bộ phận điện tử được cải thiện đáng kể và tỷ lệ hỏng hóc cũng giảm đáng kể.
Việc tách rời bộ điều khiển giúp cho việc bảo trì và gỡ lỗi cực kỳ thuận tiện, đặc biệt đối với các bộ truyền động được lắp đặt trong môi trường khắc nghiệt và nguy hiểm. Nhân viên bảo trì chỉ cần vận hành bộ truyền động, điều chỉnh vị trí van, công tắc giới hạn… tại vị trí lắp đặt. Điều này Nó không chỉ đơn giản hóa công việc bảo trì và gỡ lỗi, giảm khối lượng công việc mà còn đảm bảo sự an toàn của nhân viên bảo trì.
Thận trọng khi sử dụng
(1) Các bộ phận dễ bị tổn thương của bộ truyền động phân chia được lắp đặt trong bộ điều khiển nên yêu cầu về hiệu suất của bộ điều khiển tương đối cao. Nhiệt độ môi trường làm việc của bộ điều khiển được sửa đổi thấp hơn, nhưng cần tăng cường kiểm tra để đảm bảo hoạt động đáng tin cậy.
(2) Bộ truyền động phân chia sử dụng bộ phận điều khiển và bộ phận truyền động để tách và kết nối chúng bằng một sợi cáp ở giữa. Do vấn đề suy giảm tín hiệu truyền dẫn, độ dài hiệu dụng của cáp phân tách phải được xem xét.
(3) Do tín hiệu truyền giữa bộ phận điều khiển và bộ phận truyền động yếu nên vấn đề chống nhiễu tín hiệu cần được xem xét.
Bộ truyền động tách rời tách phần cơ của bộ truyền động khỏi phần điều khiển điện. Bộ phận cơ khí và van được lắp đặt trong môi trường tại chỗ như đường ống hoặc bộ giảm chấn, trong khi bộ phận điều khiển điện được lắp đặt ở nơi có môi trường tương đối tốt thông qua hệ thống dây điện.
Nó có những ưu điểm sau: 1. Dễ dàng gỡ lỗi. 2. An toàn và đáng tin cậy. 3. Bảo trì dễ dàng. Vì vậy, loại thiết bị truyền động phân chia mới này sẽ là xu hướng trong tương lai.
1. Đặc điểm chính của thiết bị điện thông minh điều khiển từ xa:
*Sử dụng chip tích hợp kỹ thuật số quy mô lớn với các chức năng mạnh mẽ và mức độ chính xác cao
* Thiết kế cơ điện tử, kích thước nhỏ và trọng lượng nhẹ
* Sử dụng cảm biến trễ dòng chuyên nghiệp để đo giá trị mô-men xoắn của trục đầu ra, từ đó cải thiện độ chính xác của giá trị đo mô-men xoắn, tỷ lệ lỗi nhỏ hơn hoặc bằng 5% và có thể được theo dõi và hiển thị động. Nó có thể báo động trong trường hợp rôto quá mô-men xoắn hoặc bị kẹt.
*Đo lường độ dịch chuyển sử dụng bộ mã hóa lai tích hợp với công nghệ quang điện từ nên sai số cơ bản của quá trình định vị van là độ chính xác cấp 1.
2. Chức năng của thiết bị điện thông minh điều khiển từ xa
*Chức năng bảo vệ giới hạn hành trình
*Chức năng bảo vệ giới hạn mô-men xoắn
*Chức năng liên lạc chỉ báo động
3. *Chức năng báo động van
1. Chức năng cảnh báo quá mô-men xoắn
2. Chức năng báo kẹt giấy
*Điều khiển chức năng báo động
*Chức năng báo động thiết bị điện
