Bộ truyền động điện dòng SD
Bộ truyền động điện thông minh SD là bộ phận thực thi trong thiết bị tự động hóa công nghiệp, nó nhận tín hiệu điều khiển từ máy tính, PLC, DCS từ máy tính, như khi hoàn thành quá trình điều chỉnh tự động, không thể thiếu hệ thống điều khiển tự động cho thiết bị chính. Nó được sử dụng rộng rãi trong nhà máy điện, luyện kim, dầu khí, mỏ hóa chất, công nghiệp nhẹ, dược phẩm, năng lượng khí đốt, vật liệu xây dựng, giao thông vận tải và tàu điện ngầm thành phố, cấp nước, xử lý nước thải và các ngành công nghiệp khác.
Các thông số kỹ thuật chính
Tín hiệu đầu vào: trở kháng 4-20 mA 250 Ω, 0-10 mA trở kháng 200 Ω
Vùng chết (độ nhạy): 0. 3-3 phần trăm Có thể điều chỉnh liên tục
Kênh đầu vào: một kênh đầu vào dòng điện tương tự, một bộ kênh âm lượng chuyển đổi.
Kênh đầu ra: Trở kháng DC 4-20 mA> 50 Ω. Kênh đầu vào được cách ly với kênh đầu ra.
Đầu ra mô-men xoắn và hành trình.
Lượt tuyến tính: 2000N -25000 N di chuyển 10/16/25/40 / 100mm
Quẹo tứ: 100-40000 Nm du hành 90 độ
Nhiều lượt: 40-400 Nm travel 1-50 vòng tròn
Sai số cơ bản: ± 1 phần trăm; ± 1,5 phần trăm
Chênh lệch lợi nhuận: Nhỏ hơn hoặc bằng ± 1 phần trăm
đặc điểm tắt dần: Không dao động (dao động không chu kỳ)
Mức độ bảo vệ: IP67
Môi trường hoạt động:
1. nhiệt độ: -28-- cộng với 70
2. độ ẩm: Nhỏ hơn hoặc bằng 95 phần trăm
3. lắc: tần số 10-100 Hz liên tục, 0. 5 lần gia tốc trọng trường
4. tác động:<>
5. áp suất khí quyển: 72. 5-106 KPa
Không được sử dụng phương tiện khí không ăn mòn trong không khí xung quanh ở những nơi dễ cháy và nổ. (Bạn có thể tìm thấy các sản phẩm chống cháy nổ trong mẫu sản phẩm chống cháy nổ của công ty tôi).
điện áp và nguồn điện: 220V -- ± 10 phần trăm 50Hz
Một pha: 220V -- ± 10 phần trăm 50Hz
380V -- ± 10 phần trăm 50Hz
Ba pha: 380V -- ± 10 phần trăm 50Hz
Điện áp, tần số đặc biệt cần được tùy chỉnh trước.

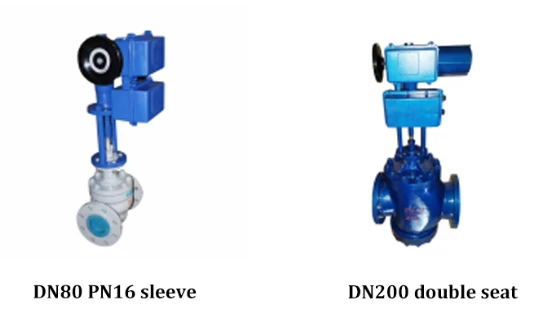

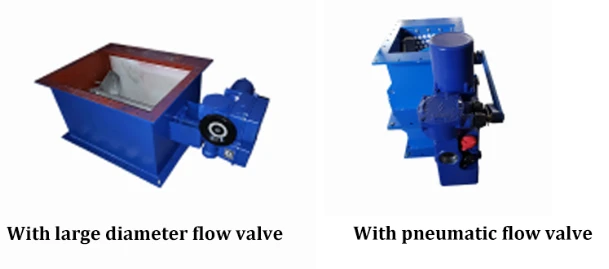

Van tùy chỉnh đặc biệt
Có van thông gió
Với van lưu lượng điện
Van điều khiển
Với van bi
Với van bướm
Thông số kỹ thuật cơ bản
Loại hình | Mô-men xoắn | Vôn | Tốc độ, vận tốc | Cài đặt phương pháp | Điều khiển phương pháp | Đặc biệt hàm số | mô tả mã của từng phần |
OA | Đầu ra mô-men xoắn | Mô-men xoắn làm việc, biểu diễn kỹ thuật số, đơn vị: Nm | |||||
BẰNG | K | Một pha 220V.AC 50Hz | |||||
BS | F | Ba pha 380V.AC 50Hz | |||||
RS cộng | Nguồn cấp | Đánh giá thời gian di chuyển (90 độ), đại diện kỹ thuật số, đơn vị: S | |||||
B cộng với RS | Thời gian du lịch
| H | Lắp đặt tấm chân | ||||
Z | Lắp đặt trực tiếp | ||||||
Phương pháp kiểm soát | G | Điều biến tỷ lệ tích hợp tiêu chuẩn, 4-20 mA | |||||
Y | Điều khiển từ xa, đầu vào bật-tắt | ||||||
N | Thông minh, 4-20 mA imput | ||||||
C | Dòng chính | ||||||
Phương pháp kiểm soát | P | Với máy vận hành | |||||
Bán tại | Chống cháy nổ | ||||||
----T | Yêu cầu đặc biệt: nhiệt độ cao, thấp, điện áp làm việc, kích thước, hành trình, v.v. |
Thông số kỹ thuật thiết bị truyền động điện du lịch SD Quý
Nhận xét:
1. Thiết bị truyền động điện theo yêu cầu của công nghệ đặc biệt cần phải viết rõ ràng và cụ thể theo thứ tự.
2.Khi mô hình A plus RA300 / K30HGP là A plus RS, mô-men xoắn làm việc là 1000Nm, cung cấp điện một pha, toàn bộ thời gian di chuyển là 30 giây và lắp đặt tấm để chân với mô-đun tỷ lệ tích hợp với vị trí cục bộ.
Dữ liệu tiêu thụ điện theo quý
Type | Ra sức | Mô-men xoắn Nm | Đầy Thời gian du lịch | Thiết bị mặt bích | Gắn chân | Động cơ | （Ltỷ lệ oad 50 phần trăm） | ||||
công việc | tối đa | quang cảnh bên ngoài | Trọng lượng tịnh / kg | quang cảnh bên ngoài | bản lề hình cầu
| tỷ lệ công việc Kw | tốc độ quay vòng vòng / phút | đánh giá hiện tại | bắt đầu từ hiện tại | ||
OA10K OA10F | 100 | 150 | 25 | hình ảnh | 11 | hình ảnh | SQJ -10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ -25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ -60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
A cộng với RS100K A cộng với RS100F | 1000 | 1400 | 30 | 48 | SQJ -100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B cộng với RS160K B cộng với RS160F | 1600 | 2000 | 40 | 76 | SQJ -160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B cộng với RS250K B cộng với RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ -250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B cộng với RS400K B cộng với RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ -400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B cộng với RS600K B cộng với RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ -600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B cộng với RS800F | 8000 | 9600 | 105 | 137 | SQJ -800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B cộng với RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B cộng với RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B cộng với RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Thuận lợi
FRY là công ty chuyên sản xuất thiết bị truyền động điện và các sản phẩm liên quan dẫn động van công nghiệp từ năm 2014, FRY sản xuất các dòng sản phẩm có thể ứng dụng trong nhiều lĩnh vực khác nhau, từ xử lý nước như cấp thoát nước đến lĩnh vực phát điện và hóa dầu, và bán chúng cho khách hàng trên toàn thế giới.
FRY có triết lý 3Q để đáp ứng nhu cầu của khách hàng.
Chuyển phát nhanh
FRY trân trọng ngày giao hàng và đề xuất thời gian giao hàng nhanh nhất có thể.
Dịch vụ nhanh
FRY vận hành các tổ chức và hệ thống dịch vụ để thực hiện hành động nhanh nhất có thể nếu sự cố xảy ra liên quan đến sản phẩm của chúng tôi.
Trả lời nhanh
FRY làm việc để mang lại cho khách hàng cảm giác tin cậy bằng cách đáp ứng các yêu cầu của khách hàng ngay khi nhận được.
Tình trạng đạt được chứng chỉ chính
Chú phổ biến: Bộ truyền động điện sd phù hợp với van tùy chỉnh đặc biệt van bướm, van thông gió, van điều khiển, van bi, van dòng chảy, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, mua, giá, báo giá
