Bảng điều khiển bảng mạch điện GAMX-2007

product-454-255

1. Bảng/bảng điều khiển logic bộ truyền động điện CI2701, bảng điều khiển vị trí GAMK, Transfomer EN, bảng chiết áp CIPOT1, v.v.
2. Phụ kiện thiết bị truyền động điện Trung Quốc: Hộp số, Động cơ, Hộp điều khiển, GAMX-T-2001,GAMX-D,GAMX-2004,GAMX-2005,GAMX-2006, GAMX{ {7}},GAMX-2K, GAMX-2KP,GAMX-2010N,GAMX-A, GAMX-B, bảng mạch dòng GAMX-C, bảng phanh, bảng đầu ra, YF{14}}A, Mô-đun điều khiển nguồn, máy đo quang điện, Cam, v.v.

3. GAMX-D,GAMX-2K,GAMX-T-2001,GAMX-T-2004,GAMX-2003,GAMX-2003-T,GAMX{{ 9}},GAMX-S518S,GAMX-D-2000,-GAMX-2K,GAMX-2KP ,GAMX-L1840 ,GAMX-2007 ,GAMX{{20} }, GAMX-2014 ,JDIDL-A,PM2,PM3.

1. Tín hiệu đầu vào: 4-20 mA

2. Tín hiệu đầu ra: 4-20 mA

3. Hướng: tiêu chuẩn: 4 mA---vave đóng

Van 20 mA mở

hướng ngược lại:

van 4 mA{1}}đã mở

van 20 mA----đã đóng

4. Vùng chết: 0-3%

5. Vận hành tự động

6. Điều chỉnh: 0% để nhận tín hiệu 4m A

7. Điều chỉnh: 100% để nhận tín hiệu 20m A

Tom lược

Tín hiệu đầu vào là 4-20ma hoặc tín hiệu chuyển đổi thụ động (không có tiếp điểm bên ngoài với tín hiệu nguồn).

tín hiệu đầu ra là 4-20ma, cách ly hoàn toàn giữa kênh đầu vào và kênh đầu ra.

Khi tín hiệu đầu vào cho tín hiệu tiếp điểm thụ động (xem hình 6 cực, 34,35,36,39), Loại điều khiển từ xa bằng điện của bộ truyền động có thể được điều khiển. Có TS chuyển đổi thủ công và tự động trên bảng mạch; khi ở vị trí thủ công, núm chiết áp Xoay PI có thể được vận hành để bộ truyền động đang chạy.

Cài đặt loại tín hiệu logic: Dòng nhảy RT được sử dụng để xác định,

product-633-391

(1) Khi ở vị trí RT, khi mất tín hiệu đầu vào, bộ truyền động giữ vị trí ban đầu

(2) Khi ở vị trí RT, khi mất tín hiệu đầu vào, bộ truyền động sẽ đóng

(3) Khi ở vị trí RT, khi mất tín hiệu đầu vào, bộ truyền động mở hoàn toàn

Thay đổi hướng chạy, hướng chạy được xác định bằng công tắc IT1&IT2

(1) Thiết bị truyền động rời khỏi nhà máy chạy theo chiều kim đồng hồ. công tắc phím IT1&IT2 giữ nguyên vị trí ban đầu (Chuyển ở trạng thái tự do), 4ma là vavle đóng, 20ma là vavle mở.

(2) nhấn đồng thời công tắc phím IT1&IT2(Công tắc bị khóa khi nhấn); Thiết bị truyền động chạy ngược chiều kim đồng hồ, 4ma là vavle mở, 20ma là vavle đóng.

Điều chỉnh đầy đủ: P2 là điều chỉnh đầy đủ;

Điều chỉnh vùng chết:P3 là chiết áp điều chỉnh vùng chết, phạm vi điều chỉnh là 0.3-3%, nó đã được thiết lập tốt khi rời khỏi nhà máy. Nó sẽ được điều chỉnh khi cần thiết một lần nữa.

·Điều chỉnh điểm tham chiếu điểm A và điểm D của bảng mạch. Tiềm năng của điểm A và điểm D đã được điều chỉnh tốt khi rời khỏi nhà máy. Người dùng không điều chỉnh, điều kiện chung, khi tín hiệu đầu vào là 4ma, có thể đạt được bằng cách điều chỉnh chiết áp P4 để tạo ra điện thế của điểm A là 5V.DC, người dùng không điều chỉnh P5

·Đèn LED báo trên bảng mạch:L1(xanh) hướng mở của bộ truyền động. Bộ truyền động L2(màu đỏ) đóng.L3(màu đỏ)Hướng dẫn công tắc mô-men xoắn cạnh;L4(màu vàng) Hướng dẫn sản xuất động của một sản phẩm (thời điểm sáng)

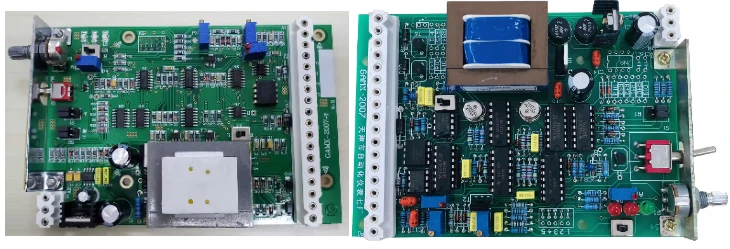

·Sơ đồ cấu trúc bảng mạch điện GAMX -2007 như sau.

Sản vật được trưng bày

product-730-249
